স্বয়ংক্রিয় তারের কয়েলিং মেশিন: এটি কীভাবে কাজ করে এবং কীভাবে চয়ন করবেন

একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিন আসলে কী করে - এবং কেন এটি গুরুত্বপূর্ণ

একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিন চক্রের মধ্যে অপারেটরের হস্তক্ষেপ ছাড়াই তারের বা তারকে সামঞ্জস্যপূর্ণ কয়েলে বায়ু, পরিমাপ এবং আবদ্ধ করে। যন্ত্রটি একটি সাপ্লাই রিল থেকে তার টেনে নেয়, দৈর্ঘ্য বা ওজনকে একটি প্রিসেট মানের হিসাবে গণনা করে, কয়েলটিকে নিয়ন্ত্রিত টানে বান্ডে বা বান্ডিলটিকে বেঁধে বা টেপ করে, তারপর এটিকে বের করে দেয় এবং পরবর্তী চক্র শুরু করে — সবই একটি ক্রমাগত লুপে। মডেলের উপর নির্ভর করে, কুণ্ডলী প্রতি চক্র সময় থেকে রেঞ্জ 8 থেকে 45 সেকেন্ড , যার মানে একটি একক মেশিন প্রতি ঘন্টায় 80 থেকে 450টি সমাপ্ত কয়েল তৈরি করতে পারে। সেই আউটপুট স্তরটি শারীরিকভাবে হাত দ্বারা অসম্ভব এবং কেন্দ্রীয় কারণ হল নির্মাতারা অটোমেশনে বিনিয়োগ করে।

বিভাগটি সাব-টাইপের একটি পরিসীমা কভার করে। একটি বেসিক উইন্ডিং ইউনিট স্থির ব্যাসে নরম তার পরিচালনা করে। উচ্চ-গতির ভেরিয়েন্টগুলি স্তরযুক্ত উইন্ডিংয়ের জন্য সার্ভো-চালিত ট্রাভার্সিং বাহু যুক্ত করে। কম্বিনেশন লাইনের মধ্যে ইনলাইন কাটিং, স্ট্রিপিং বা লেবেলিং অন্তর্ভুক্ত। একটি স্প্রিং কয়েলিং মেশিন কিছু যান্ত্রিক ডিএনএ ভাগ করে - এটি তারকে একটি পুনরাবৃত্তিমূলক হেলিকাল আকৃতিতে বাঁকিয়ে দেয় - তবে এটি অনেক টাইট ডাইমেনশনাল টলারেন্স এবং উচ্চ স্প্রিং-ব্যাক ফোর্সের জন্য তৈরি করা হয়, সাধারণত 0.1 মিমি এবং 20 মিমি ব্যাসের মধ্যে শক্ত খাদ তারের উপর কাজ করে। এই পার্থক্যগুলি বোঝা ক্রেতাদের তাদের প্রকৃত উত্পাদন প্রয়োজনের সাথে সঠিক মেশিনের সাথে মিলিত করতে সহায়তা করে।

মূল উপাদান যা মেশিনের কর্মক্ষমতা সংজ্ঞায়িত করে

প্রতিটি স্বয়ংক্রিয় তারের কয়েলিং মেশিন সাবসিস্টেমগুলির একটি ছোট সেটের চারপাশে নির্মিত। প্রতিটি সাবসিস্টেম কতটা ভালোভাবে তৈরি করা হয়েছে তা নির্ধারণ করে থ্রুপুট, কয়েলের গুণমান এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা।

খাওয়ানো এবং উত্তেজনা নিয়ন্ত্রণ ব্যবস্থা

তার একটি সোজা ইউনিট এবং ড্রাইভ রোলারগুলির একটি সেটের মাধ্যমে মেশিনে প্রবেশ করে। টেনশন কন্ট্রোল সিস্টেম - সাধারণত একটি ডান্সার আর্ম একটি সার্ভো বা বায়ুসংক্রান্ত সিলিন্ডারের সাথে সংযুক্ত থাকে - তারের ফিড রেট এবং ব্যাক-টেনশন ধ্রুবক রাখে তা নির্বিশেষে যে গতিতে সাপ্লাই রিল চালু হয়। অসামঞ্জস্যপূর্ণ উত্তেজনা কুণ্ডলী ব্যাসের তারতম্য, আলগা মোড়ক, বা কিঙ্কিং ঘটায়। প্রিমিয়াম মেশিনের মধ্যে উত্তেজনা বজায় থাকে ±2% প্রথম মোড়ানো থেকে শেষ পর্যন্ত পুরো রিল জুড়ে। বাজেট মডেলগুলি প্রায়ই ক্লোজড-লুপ টেনশন ফিডব্যাক এড়িয়ে যায়, যা সাপ্লাই রিল 20% ক্ষমতার নিচে নেমে গেলে ব্যাস ড্রিফট হিসাবে দৃশ্যমান হয়।

উইন্ডিং আর্ম বা স্পিন্ডল অ্যাসেম্বলি

উইন্ডিং বাহু স্থির বা সামঞ্জস্যযোগ্য ব্যাসের একটি ম্যান্ড্রেলের চারপাশে ঘোরে। একটি একক-বাহু মেশিনে, একটি বাহু একটি একক পাসে তার রাখে; একটি দ্বৈত-বাহু বা ঘূর্ণায়মান-বাহু ইউনিটে, চক্রের সময়কে অর্ধেক করার জন্য দুটি বিপরীত বাহু বিকল্প। ম্যান্ড্রেল ব্যাস সমাপ্ত কয়েলের ভিতরের ব্যাস (আইডি) সেট করে। সামঞ্জস্যযোগ্য ম্যান্ড্রেল - সাধারণত বায়ুমণ্ডলীয়ভাবে কার্যকর হয় - টুলিং পরিবর্তন ছাড়াই কয়েলের আকারের মধ্যে দ্রুত পরিবর্তনের অনুমতি দেয়, যা প্রতি শিফটে একাধিক SKU চালিত চুক্তি নির্মাতাদের জন্য গুরুত্বপূর্ণ। একটি মিড-রেঞ্জ স্বয়ংক্রিয় তারের কয়েলিং মেশিনে সাধারণত আইডি পরিসর হয় 80 মিমি থেকে 500 মিমি , যদিও বিশেষ মেশিনগুলি যন্ত্রের তারের জন্য 30 মিমি পর্যন্ত ছোট হয়।

পরিমাপ সিস্টেম

কয়েলের দৈর্ঘ্য ড্রাইভ রোলারে একটি ঘূর্ণমান এনকোডার দ্বারা বা একটি লেজার সেন্সর গণনা তারের স্থানচ্যুতি দ্বারা পরিমাপ করা হয়। ওজন-ভিত্তিক পরিমাপ — একটি ইনলাইন লোড সেল ব্যবহার করে — এমন অ্যাপ্লিকেশনগুলির জন্য পছন্দ করা হয় যেখানে কয়েলের ওজন, দৈর্ঘ্য নয়, বিক্রয় মূল্য নির্ধারণ করে (খুচরা প্যাকেজড তারে সাধারণ)। এনকোডার-ভিত্তিক দৈর্ঘ্য পরিমাপ এর নির্ভুলতা অর্জন করে ±0.1% থেকে ±0.5% এনকোডার রেজোলিউশন এবং ড্রাইভ রোলার স্লিপের উপর নির্ভর করে। উচ্চ-মূল্যের তারের জন্য যেমন ফাইবার অপটিক বা কোঅক্সিয়াল, ±0.1% বা তার চেয়ে ভাল গ্রহণযোগ্য থ্রেশহোল্ড।

বাঁধাই ইউনিট

একবার উইন্ডিং সম্পূর্ণ হলে, কয়েলটি অবশ্যই সুরক্ষিত করতে হবে। তিনটি সাধারণ বাঁধাই পদ্ধতি হল: হিট-সিল টেপ মোড়ানো, টুইস্ট-টাই প্রয়োগ এবং ভেলক্রো বা প্লাস্টিকের স্ট্র্যাপ ব্যান্ডিং। হিট-সিল সিস্টেমগুলি দ্রুত (কুণ্ডলী প্রতি 2 সেকেন্ডের কম) এবং একটি পরিষ্কার খুচরা চেহারা তৈরি করে। টুইস্ট-টাই ইউনিটগুলি ধীরগতির কিন্তু কোন ব্যবহারযোগ্য টেপের প্রয়োজন নেই। স্ট্র্যাপ ব্যান্ডার 5 কেজির বেশি ভারী শিল্প কয়েলের জন্য আদর্শ। বাইন্ডিং ইউনিট হল উচ্চ-উৎপাদন লাইনে সবচেয়ে ঘন ঘন রক্ষণাবেক্ষণের পয়েন্ট — টেপ ইউনিটগুলিতে বাঁধাই করা হেডগুলি সাধারণত প্রতিবার প্রতিরোধমূলক রক্ষণাবেক্ষণের প্রয়োজন হয় 500,000 থেকে 800,000 চক্র .

স্বয়ংক্রিয় তারের কয়েলিং মেশিন বনাম। স্প্রিং কয়েলিং মেশিন : মূল পার্থক্য

দুটি মেশিনের ধরন প্রায়শই বিভ্রান্ত হয় কারণ উভয়ই উইন্ড ওয়্যার হেলিকাল আকারে। অনুশীলনে, তাদের ডিজাইনের উদ্দেশ্য, তারের স্পেসিফিকেশন এবং আউটপুট সহনশীলতা যথেষ্ট আলাদা।

একটি স্প্রিং কয়েলিং মেশিন সুনির্দিষ্ট যান্ত্রিক স্প্রিং বৈশিষ্ট্য সহ অংশগুলি তৈরি করতে - একটি কয়েলিং পয়েন্ট, একটি পিচ টুল এবং এন্ড-ফর্মিং কাটার - গঠনের সরঞ্জামগুলির একটি সেট ব্যবহার করে। মেশিনটিকে স্প্রিং-ব্যাকের জন্য ক্ষতিপূরণ দিতে হবে, যা তারের কঠোরতা এবং ব্যাসের সাথে পরিবর্তিত হয়। CNC স্প্রিং কয়েলিং মেশিন ক্লোজড-লুপ ফিডব্যাকের মাধ্যমে স্বয়ংক্রিয়ভাবে এটি করে। একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিনের কোন সমতুল্য চ্যালেঞ্জ নেই: এটি নরম, নমনীয় তারের বাতাস করে যা স্প্রিং-ব্যাক ক্ষতিপূরণ ছাড়াই তার আকৃতি ধরে রাখে। একটি স্প্রিং কয়েলিং মেশিনের টুলিং জটিলতা এবং ইউনিট খরচ তাই উল্লেখযোগ্যভাবে বেশি — সূক্ষ্ম তারের জন্য একটি CNC স্প্রিং কয়লার মোটামুটি শুরু হয় $40,000 USD , যখন বৈদ্যুতিক তারের জন্য একটি এন্ট্রি-লেভেল স্বয়ংক্রিয় তারের কয়েলিং মেশিন চারপাশে শুরু হয় $8,000 থেকে $15,000 USD .

উত্পাদনের গতি এবং থ্রুপুট: সংখ্যাগুলি আসলে দেখতে কেমন

মেশিন ক্যাটালগে গতির স্পেসিফিকেশন প্রসঙ্গ ছাড়াই বিভ্রান্তিকর হতে পারে। নির্মাতারা মিটার প্রতি মিনিটে (মি/মিনিট) সর্বাধিক ঘুরার গতি উদ্ধৃত করে — তবে প্রতি ঘণ্টায় সমাপ্ত কয়েল আউটপুট কয়েলের আকার, বাঁধাই পদ্ধতি এবং কাটিং ইনলাইন বা অফলাইনের উপর নির্ভর করে।

একটি সাধারণ পরিস্থিতি বিবেচনা করুন: একটি প্রস্তুতকারকের 2.5 মিমি² বৈদ্যুতিক তারের 50-মিটার কয়েল প্রয়োজন, একটি স্বয়ংক্রিয় লেবেলার ইনলাইন সহ টেপ দিয়ে আবদ্ধ। 80 মি/মিনিট গতিতে, প্রতিটি 50-মিটার কুণ্ডলী প্রায় 37.5 সেকেন্ড ঘুরতে সময় নেয়। টেপ বাঁধাইয়ের জন্য 2 সেকেন্ড এবং লেবেল প্রয়োগের জন্য 1.5 সেকেন্ড যোগ করুন, এবং মোট চক্রের সময় প্রায় 41 সেকেন্ড - ফলন প্রতি ঘন্টায় প্রায় 88টি কয়েল . এটিকে 100-মিটার কয়েলে স্থানান্তর করুন: ঘুরতে সময় লাগে 75 সেকেন্ড, বাঁধাই এবং লেবেলিং 3.5 সেকেন্ড থাকে, মোট চক্র 78.5 সেকেন্ড - এখন আউটপুট প্রতি ঘন্টায় 46 কয়েল .

এটি ব্যাখ্যা করে যে ROI গণনা করার সময় কয়েলের আকার কেন মেশিনের গতির মতো গুরুত্বপূর্ণ। একই প্রোডাকশন লাইনে একটি দ্বিতীয় মেশিন প্রথম মেশিনের খরচের প্রায় 60-70% আউটপুটকে দ্বিগুণ করে (স্ট্রেইটনারের নকল, রিল স্ট্যান্ড সরবরাহ বা ক্যাবিনেটের পরিকাঠামো নিয়ন্ত্রণ করার প্রয়োজন নেই)।

অপারেটর শ্রম সঞ্চয়

একজন অভিজ্ঞ কর্মী দ্বারা ম্যানুয়াল তারের কয়েলিং ছোট কয়েলের জন্য প্রতি ঘন্টায় প্রায় 40 থেকে 60 কয়েল উৎপন্ন করে (25 মিটারের নিচে) এবং বড় কয়েলের জন্য (50-100 মিটার) প্রতি ঘন্টায় 20 থেকে 35 কয়েল উৎপন্ন করে, যার ফলে 8-ঘণ্টার শিফটে ক্লান্তি 15-25% কমে যায়। একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিন ক্লান্তি-সম্পর্কিত ভিন্নতা ছাড়াই সম্পূর্ণ শিফট জুড়ে তার রেট করা গতি বজায় রাখে। $18/ঘন্টার শ্রম হারে এবং একটি অটোমেশন চক্র যা প্রতি মেশিনে 1.5 FTE পজিশন প্রতিস্থাপন করে, $25,000 মূল্যের একটি মিড-রেঞ্জ মেশিন পেব্যাক পর্যন্ত পৌঁছায় 14 মাসের কম একটি দুই-শিফট অপারেশনে — বিভিন্ন ওয়্যার এবং কেবল শিল্প সমিতি দ্বারা প্রকাশিত ROI গবেষণার সাথে সামঞ্জস্যপূর্ণ একটি চিত্র।

শিল্প এবং অ্যাপ্লিকেশন যেখানে স্বয়ংক্রিয় তারের কয়েলিং মেশিন ব্যবহার করা হয়

মেশিনটি আশ্চর্যজনকভাবে বিস্তৃত শিল্প জুড়ে প্রদর্শিত হয়, প্রতিটি নির্দিষ্ট কর্মক্ষমতা প্রয়োজনীয়তা সহ।

• বৈদ্যুতিক তার এবং তারের নির্মাতারা - বৃহত্তম ব্যবহারকারী সেগমেন্ট। বিল্ডিং এবং আবাসিক ওয়্যারিং মার্কেটের জন্য স্ট্যান্ডার্ড খুচরা দৈর্ঘ্য (10 মি, 25 মি, 50 মি, 100 মি) প্যাকেজিং তামার কন্ডাক্টর। কুণ্ডলী চেহারা এবং সামঞ্জস্যপূর্ণ ওজন মূল প্রয়োজনীয়তা.
• টেলিযোগাযোগ তারের প্রযোজক — কয়েলিং ডেটা ক্যাবল, কোঅক্সিয়াল এবং ফাইবার অপটিক অ্যাসেম্বলি। দৈর্ঘ্য নির্ভুলতা গুরুত্বপূর্ণ কারণ গ্রাহকরা কয়েল থেকে ক্রয় এবং কাটা; একটি 500 মিটার ড্রামের 0.5% দৈর্ঘ্যের ত্রুটি পরিমাপযোগ্য পণ্যের দাম।
• স্বয়ংচালিত তারের জোতা সরবরাহকারী — প্রাক-কাটা এবং কুণ্ডলীকৃত তারের সাব-অ্যাসেম্বলিগুলি ঠিক সময়ে এসেম্বলি লাইনে পৌঁছে দেওয়া হয়। চক্রের সময় এবং পরিবর্তনের গতি এখানে ক্রয়ের সিদ্ধান্তে প্রাধান্য পায়।
• কৃষি ও নির্মাণ সরবরাহ — গ্যালভানাইজড বেড়ার তার, কাঁটাতারের তার, এবং বেলিং তার নির্দিষ্ট ওজনে কুণ্ডলী করা হয় (সাধারণত 5 কেজি, 10 কেজি, 25 কেজি প্রতি কুণ্ডলী)। ওজন-ভিত্তিক পরিমাপ সিস্টেমগুলি এই বিভাগে আদর্শ।
• এক্সটেনশন কর্ড এবং পাওয়ার টুল আনুষঙ্গিক নির্মাতারা — ঢালাই করা প্লাগ সহ কয়েলিং ফিনিশড মাল্টি-কন্ডাক্টর কর্ড, যার জন্য এমন মেশিনের প্রয়োজন যা উইন্ডিং পাথের মধ্য দিয়ে যাওয়া সংযোগকারীগুলিকে মিটমাট করে।
• স্প্রিং এবং ফাস্টেনার কারখানা — ডেডিকেটেড স্প্রিং কয়েলিং মেশিন ছাড়াও, এই সুবিধাগুলি প্রায়শই ডাউনস্ট্রিম প্রক্রিয়াকরণের জন্য বাল্কে কেনা কাঁচা স্প্রিং তারের প্যাকেজ করার জন্য পৃথক স্বয়ংক্রিয় তারের কয়েলিং মেশিন চালায়।

আপনার উত্পাদন লাইনের জন্য সঠিক স্বয়ংক্রিয় তারের কয়েলিং মেশিন কীভাবে নির্বাচন করবেন

ক্রেতারা প্রায়শই একটি একক প্যারামিটারের উপর ফোকাস করে মেশিনগুলিকে অতিরিক্ত-নির্দিষ্ট বা কম-নির্দিষ্ট করে থাকেন — সাধারণত ঘোরা গতি — যখন সামঞ্জস্যের সমস্যাগুলি উপেক্ষা করে যা ইনস্টলেশনের পরে প্রকৃত সমস্যা তৈরি করে। নিম্নলিখিত মানদণ্ড ব্যবহার করে একটি কাঠামোগত মূল্যায়ন সবচেয়ে সাধারণ ক্রয়ের ভুলগুলি এড়িয়ে যায়।

তারের ধরন এবং ব্যাস পরিসীমা

তারের ব্যাস এবং মেশিনটিকে যে উপকরণগুলি পরিচালনা করতে হবে তার সম্পূর্ণ পরিসীমা সংজ্ঞায়িত করুন — শুধু আপনার বর্তমান প্রাথমিক পণ্য নয়। 1.5-6 mm² কপার কন্ডাক্টরের আকারের একটি মেশিন আজ কাজটি পরিচালনা করে, কিন্তু যদি পণ্যের মিশ্রণটি 10 ​​mm² বা 16 mm² অন্তর্ভুক্ত করতে প্রসারিত হয়, তাহলে বিদ্যমান মেশিনে প্রয়োজনীয় টর্ক বা ম্যান্ড্রেল ক্লিয়ারেন্সের অভাব থাকতে পারে। নিশ্চিত করুন যে মেশিনের টেনশন সিস্টেম পুনরায় কনফিগারেশন ছাড়াই পরিকল্পিত পরিসরে সবচেয়ে শক্ত এবং সবচেয়ে নমনীয় তার উভয়ই পরিচালনা করতে পারে।

কুণ্ডলী আকার এবং ওজন পরিসীমা

ভিতরের ব্যাস, বাইরের ব্যাস এবং কয়েলের প্রস্থ অবশ্যই মেশিনের যান্ত্রিক খামের মধ্যে পড়তে হবে। ভারী কয়েলের জন্য — 8 কেজির উপরে — মেশিনের ইজেকশন সিস্টেম নিশ্চিত করুন এবং কনভেয়র (যদি অন্তর্ভুক্ত থাকে) সেই লোডের জন্য রেট করা হয়েছে। আন্ডার-রেটেড ইজেক্টর থেকে বাদ পড়া কয়েলগুলি প্রভাবের উপর আলগা মোড়ক তৈরি করে, যা একটি সাধারণ মানের অভিযোগ যা যান্ত্রিক আন্ডার-স্পেসিফিকেশনে ফিরে আসে, অপারেটর ত্রুটি নয়।

পরিমাপ পদ্ধতি

আপনার গ্রাহকরা কীভাবে পণ্য নির্দিষ্ট করে তার উপর ভিত্তি করে দৈর্ঘ্য-ভিত্তিক (এনকোডার) এবং ওজন-ভিত্তিক (লোড সেল) পরিমাপের মধ্যে নির্বাচন করুন। মিটার দ্বারা বিক্রয়: এনকোডার ব্যবহার করুন। কিলোগ্রাম বা পাউন্ড দ্বারা বিক্রয়: লোড সেল ব্যবহার করুন। কিছু মেশিন হাইব্রিড কনফিগারেশনে উভয়ই অফার করে — একই লাইন থেকে খুচরা (ওজন) এবং বাণিজ্য (দৈর্ঘ্য) গ্রাহকদের পরিবেশন করার সুবিধাগুলির জন্য দরকারী।

বাইন্ডিং সিস্টেম সামঞ্জস্য

বাইন্ডিং সিস্টেমকে আপনার প্যাকেজিং স্ট্যান্ডার্ড এবং ব্যবহারযোগ্য সাপ্লাই চেইনের সাথে মিলিয়ে নিন। হিট-সিল টেপ ইউনিটগুলি মালিকানাধীন টেপ রোলগুলি ব্যবহার করে — যাচাই করুন যে মেশিনটি মানক বাণিজ্যিকভাবে উপলব্ধ টেপ প্রস্থ (সাধারণত 12 মিমি বা 19 মিমি) গ্রহণ করে বা আপনার সরবরাহকারী একটি প্রতিযোগিতামূলক মূল্যে মালিকানাধীন আকার স্টক করে। টুইস্ট-টাই ইউনিটগুলির জন্য কোনও বিশেষ ভোগ্য সামগ্রীর প্রয়োজন হয় না তবে টেপ বাঁধাইয়ের তুলনায় প্রতি চক্রে 1-3 সেকেন্ড যোগ করুন।

কন্ট্রোল সিস্টেম এবং ইন্টিগ্রেশন

আধুনিক স্বয়ংক্রিয় তারের কয়েলিং মেশিনগুলি পিএলসি-ভিত্তিক নিয়ন্ত্রণগুলি ব্যবহার করে (সিমেন্স এস7 এবং মিতসুবিশি এফএক্স সিরিজ চীনা-তৈরি সরঞ্জামগুলিতে সবচেয়ে সাধারণ; উত্তর আমেরিকার অ্যাসেম্বল মেশিনে অ্যালেন-ব্র্যাডলি)। নিশ্চিত করুন যে HMI ভাষা আপনার অপারেটরদের ভাষার সাথে মেলে — আশ্চর্যজনক সংখ্যক মেশিন শুধুমাত্র চাইনিজ ইন্টারফেসের সাথে আসে যার জন্য ব্যয়বহুল রিপ্রোগ্রামিং প্রয়োজন। ইন্ডাস্ট্রি 4.0 ইন্টিগ্রেশনের জন্য, মেশিনটি MES সিস্টেমে উৎপাদন ডেটা রপ্তানির জন্য OPC-UA বা Modbus TCP সমর্থন করে কিনা তা যাচাই করুন।

সরবরাহকারী বিক্রয়োত্তর সমর্থন

দুই শিফটে চলমান একটি তারের কয়েলিং মেশিন ওভার উত্পাদন করে প্রতি বছর 300,000 কয়েল . বাইন্ডিং হেড পরিধান, এনকোডার ক্রমাঙ্কন, এবং ড্রাইভ বেল্ট প্রতিস্থাপন রুটিন - ব্যতিক্রমী নয় - রক্ষণাবেক্ষণ ইভেন্ট। কেনার আগে, যন্ত্রাংশের প্রাপ্যতা লিড টাইম, সরবরাহকারীর দূরবর্তী ডায়াগনস্টিক ক্ষমতা এবং আপনার অঞ্চলে স্থানীয় পরিষেবা প্রযুক্তিবিদরা উপলব্ধ কিনা তা নিশ্চিত করুন। আঞ্চলিক সমর্থন ছাড়াই সরবরাহকারীদের মেশিনগুলি 2-6 সপ্তাহের জন্য অলসভাবে যন্ত্রাংশের জন্য অপেক্ষা করতে পারে, যা কয়েক মাসের শ্রম সঞ্চয়কে মুছে দেয়।

সাধারণ মানের সমস্যা এবং তাদের মূল কারণ

স্বয়ংক্রিয় তারের কয়েলিং মেশিনের ব্যর্থতার মোড বোঝা ক্রেতাদের উভয় সরঞ্জাম মূল্যায়ন করতে এবং উত্পাদন পরিচালকদের অপ্রয়োজনীয় ডাউনটাইম ছাড়াই সমস্যা নির্ণয় করতে সহায়তা করে।

• কয়েলের মধ্যে কয়েলের ব্যাসের তারতম্য — প্রায় সবসময়ই অসংলগ্ন উত্তেজনা নিয়ন্ত্রণে ধরা পড়ে। নর্তকী আর্ম ভ্রমণ সীমা, টেনশন সিলিন্ডারে বায়ুসংক্রান্ত চাপ এবং স্ট্রেইটনার রোলার পরিধান পরীক্ষা করুন।
• একটি উত্পাদন রান উপর দৈর্ঘ্য প্রবাহ — ড্রাইভ রোলারে এনকোডার স্লিপ, সাধারণত বেলন পৃষ্ঠ পরিধান বা ধ্বংসাবশেষ জমা দ্বারা সৃষ্ট. রোলার পরিষ্কার করা এবং এনকোডার কাপলিং পরীক্ষা করা 80% ক্ষেত্রে সমাধান করে।
• আলগা বাইরের মোড়ক — বাঁধাই করার সময় অপর্যাপ্ত হোল্ড-ডাউন চাপ, বাঁধাই সম্পূর্ণ হওয়ার আগে খুব দ্রুত ম্যান্ড্রেল প্রত্যাহার, বা কয়েল ইজেকশন প্রভাব। ক্রমানুসারে বাঁধাই থাকার সময় এবং ম্যান্ড্রেল প্রত্যাহার গতি সামঞ্জস্য করুন।
• টেপ বাঁধাই ব্যর্থতা — টেপ রোল আর্দ্রতা এক্সপোজার আঠালো ব্যর্থতার কারণ; তাপ সীল তাপমাত্রা প্রবাহ অ বন্ধন বা জ্বলন্ত কারণ. জলবায়ু-নিয়ন্ত্রিত পরিস্থিতিতে টেপ সংরক্ষণ করুন এবং ত্রৈমাসিক সিলার তাপমাত্রা ক্যালিব্রেট করুন।
• কয়েল শুরুতে তারের কিঙ্কিং — ওয়াইন্ডিং শুরু হওয়ার আগে লিডিং তারের প্রান্তটি ম্যান্ড্রেল হুক বা ক্ল্যাম্প দ্বারা সঠিকভাবে ক্যাপচার করা হয় না। এটি পরিবর্তনের একটি সেটআপ সমস্যা, মেশিনের ত্রুটি নয় — অপারেটরদের ক্ল্যাম্পিং সিকোয়েন্সের প্রশিক্ষণ প্রয়োজন।

মূল্য সংক্ষিপ্ত বিবরণ: বিভিন্ন বাজেট স্তরে কি আশা করা যায়

স্বয়ংক্রিয় তারের কয়েলিং মেশিনের মূল্য বিস্তৃত পরিসরে বিস্তৃত। নিম্নোক্ত স্তরগুলি মধ্য-ভলিউম বৈদ্যুতিক তারের প্যাকেজিংয়ে লক্ষ্য করা মেশিনগুলির জন্য 2024 সালের বাজার মূল্য প্রতিফলিত করে।

চীনা-তৈরি মেশিনগুলি $8,000-$35,000 সেগমেন্টে আধিপত্য বিস্তার করে এবং প্রতিযোগিতামূলক স্পেসিফিকেশন অফার করে। ইউরোপীয় এবং জাপানি মেশিনগুলি - বিশেষ করে জার্মানি, ইতালি এবং জাপানের নির্মাতাদের থেকে - $40,000 স্তরে মনোনিবেশ করে এবং সাধারণত কঠোর সহনশীলতা, আরও ভাল ডকুমেন্টেশন এবং শক্তিশালী আঞ্চলিক পরিষেবা নেটওয়ার্ক অফার করে। উত্তর আমেরিকা বা ইউরোপের ক্রেতাদের জন্য চীনা সরবরাহকারীদের কাছ থেকে ক্রয় করা, মালবাহী, আমদানি শুল্ক (বর্তমানে) 7.5-25% HS কোড এবং বাণিজ্য চুক্তির অবস্থার উপর নির্ভর করে), এবং সঠিক মোট খরচ তুলনা করার জন্য ইনস্টলেশন খরচ অপরিহার্য।

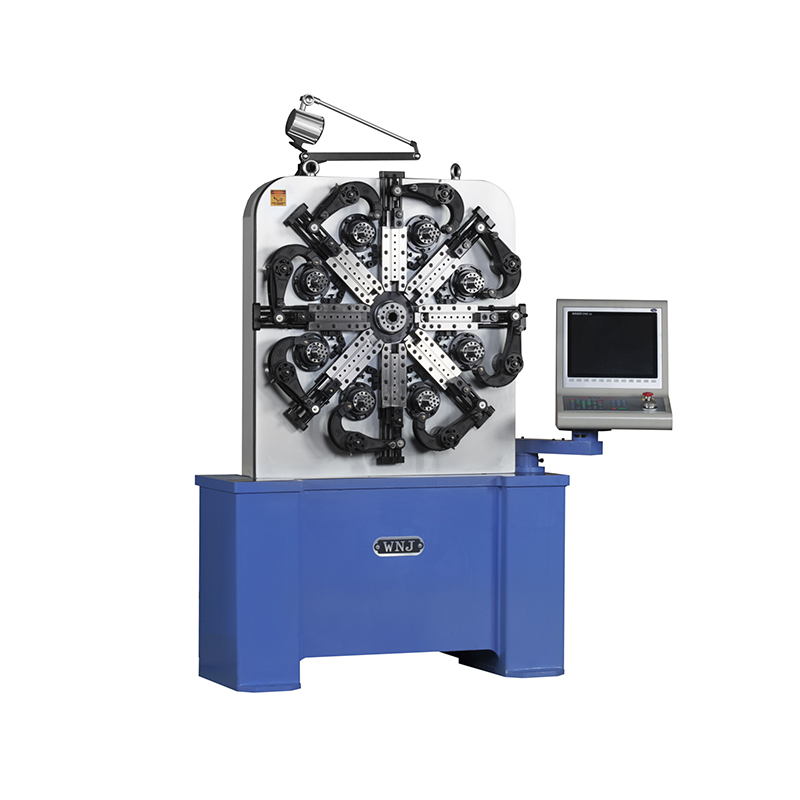

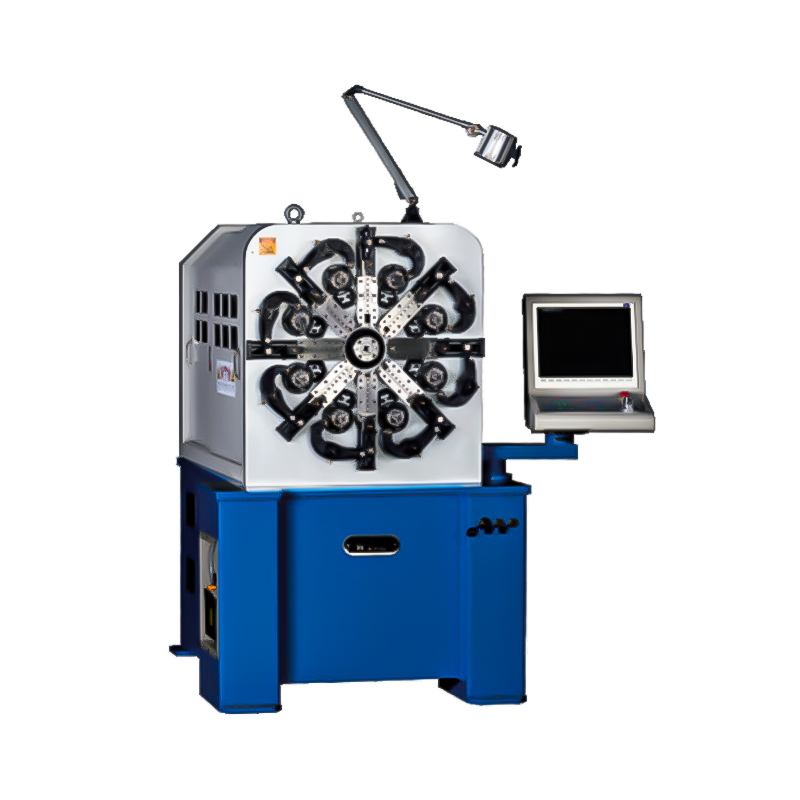

প্রেক্ষাপটে স্প্রিং কয়েলিং মেশিন: যখন আপনি এর পরিবর্তে যথার্থ তারের গঠন প্রয়োজন

যদি আপনার অ্যাপ্লিকেশনে বৈদ্যুতিক তারের প্যাকেজিংয়ের পরিবর্তে স্প্রিংস — কম্প্রেশন, এক্সটেনশন, টর্শন বা ফ্ল্যাট — তৈরি করা জড়িত থাকে, তাহলে একটি স্প্রিং কয়েলিং মেশিন হল সঠিক সরঞ্জামের বিভাগ। নির্বাচনের মানদণ্ড এবং কর্মক্ষমতা বেঞ্চমার্কগুলি একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিনের থেকে সম্পূর্ণ আলাদা।

একটি সিএনসি স্প্রিং কয়েলিং মেশিন কম্পিউটার নিয়ন্ত্রণে তৈরি সরঞ্জামগুলির একটি সেটের মাধ্যমে হার্ড-টানা বা প্রি-টেম্পারড তারের খাওয়ানোর মাধ্যমে স্প্রিং তৈরি করে। মেশিন অংশ প্রোগ্রামের উপর ভিত্তি করে রিয়েল টাইমে পিচ, বাইরের ব্যাস এবং শেষ কনফিগারেশন সামঞ্জস্য করে। হাই-এন্ড সিএনসি স্প্রিং কয়েলিং মেশিন - যেমন ওয়াফিওস (জার্মানি), ইতায়া (জাপান) বা সিমকো (তাইওয়ান) - এর মাত্রিক পুনরাবৃত্তিযোগ্যতা অর্জন করে ±0.02 মিমি বাইরের ব্যাস এবং মুক্ত দৈর্ঘ্যে ±0.1 মিমি, এগুলিকে স্বয়ংচালিত ভালভ স্প্রিংস, মেডিকেল ডিভাইসের উপাদান এবং অ্যারোস্পেস অ্যাকুয়েটর স্প্রিংসের জন্য উপযুক্ত করে তোলে।

স্বয়ংক্রিয় তারের কয়েলিং মেশিন এবং স্প্রিং কয়েলিং মেশিন উভয়ের জন্য একটি মূল ভাগ করা চ্যালেঞ্জ হল তারের ফিড সামঞ্জস্য। উভয়ই সামঞ্জস্যপূর্ণ আউটপুট উত্পাদন করতে সুনির্দিষ্ট তারের খাওয়ানোর উপর নির্ভর করে। একটি স্প্রিং কয়েলিং মেশিনে, ফিডের অসামঞ্জস্যতা দৈর্ঘ্য বা পিচের ভিন্নতা তৈরি করে যা মাত্রিক পরিদর্শনে ব্যর্থ হয়। একটি তারের কয়েলিং মেশিনে, এটি কুণ্ডলী থেকে কুণ্ডলী দৈর্ঘ্যের তারতম্য তৈরি করে যা গ্রাহকের অভিযোগগুলিকে ট্রিগার করে। ইঞ্জিনিয়ারিং সমাধান একই - ক্লোজড-লুপ সার্ভো-নিয়ন্ত্রিত ফিড রোলারগুলি - যা ব্যাখ্যা করে কেন দুটি মেশিন বিভাগের মধ্যে প্রযুক্তি স্থানান্তর গত দশকে ত্বরান্বিত হয়েছে৷

যে সুবিধাগুলি স্প্রিংস এবং কয়েলড তারের পণ্য উভয়ই তৈরি করে (যেমন OEM স্বয়ংচালিত উপাদান সরবরাহকারী যারা তাদের নিজস্ব তারের সাব-কম্পোনেন্ট সরবরাহও পরিচালনা করে) দুটি পৃথক মেশিন লাইনের জন্য বাজেট করা উচিত। নরম তারের প্যাকেজিংয়ের জন্য একটি স্প্রিং কয়েলিং মেশিন বা বসন্ত উত্পাদনের জন্য একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিন ব্যবহার করার চেষ্টা করার ফলে খারাপ গুণমান, অত্যধিক টুলিং পরিধান এবং অপারেটর হতাশা দেখা দেয়।

রক্ষণাবেক্ষণের সময়সূচী এবং সাধারণ ভোগযোগ্য খরচ

একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিনে পরিকল্পিত রক্ষণাবেক্ষণ সোজা। নিম্নলিখিত সময়সূচী উচ্চ-উৎপাদন বৈদ্যুতিক তারের কারখানা থেকে প্রস্তুতকারকের সুপারিশ এবং ক্ষেত্রের অভিজ্ঞতা প্রতিফলিত করে।

• দৈনিক: রোলার সোজা করা এবং আর্ম পিভট ওয়াইন্ডিং থেকে তারের ধ্বংসাবশেষ পরিষ্কার করুন; আঠালো বিল্ডআপ জন্য বাঁধাই টেপ পথ পরিদর্শন; বায়ুসংক্রান্ত চাপ রিডিং পরীক্ষা করুন।
• সাপ্তাহিক: উইন্ডিং আর্ম বিয়ারিং এবং ড্রাইভ শ্যাফট লুব্রিকেট; 5 নমুনা কয়েলে পরিমাপকৃত কয়েল দৈর্ঘ্যের বিপরীতে এনকোডার রিডিং যাচাই করুন; সীল পরিধান জন্য mandrel প্রত্যাহার সিলিন্ডার চেক.
• মাসিক: পরিধানের গভীরতা 0.3 মিমি অতিক্রম করলে ড্রাইভ রোলার পৃষ্ঠ প্রতিস্থাপন করুন; ক্যালিব্রেট লোড সেল (ওজন-পরিমাপ মেশিন); জীর্ণ কাটার ব্লেডের জন্য টুইস্ট-টাই বা টেপের মাথা পরিদর্শন করুন।
• বার্ষিক: উইন্ডিং বাহুতে সম্পূর্ণ ভারবহন প্রতিস্থাপন; সার্ভো মোটর এনকোডার রিক্যালিব্রেশন; পিএলসি ব্যাটারি প্রতিস্থাপন; সম্পূর্ণ বায়ুসংক্রান্ত সার্কিট পরিদর্শন।

দুই শিফটে চলমান একটি মেশিনের জন্য বার্ষিক ভোগ্য খরচের মধ্যে রয়েছে প্রায় $1,200–$2,500 বাইন্ডিং টেপে (প্রতি বছর 180,000-200,000 কয়েলে 18 মিমি টেপ ধরে নেওয়া হয়), ড্রাইভ রোলার প্রতিস্থাপনে $300–$600, এবং বায়ুসংক্রান্ত সিল এবং ফিটিংসে $150–$400। এই অপারেটিং প্রোফাইলে একটি সঠিকভাবে রক্ষণাবেক্ষণ করা মেশিনের জন্য মোট বার্ষিক রক্ষণাবেক্ষণ খরচ চলে $2,000–$4,000 USD , বা প্রতি বছর মূল মেশিন ক্রয় মূল্যের প্রায় 8-16% - উৎপন্ন শ্রম সঞ্চয়ের তুলনায় একটি পরিচালনাযোগ্য খরচ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিন সাঁজোয়া বা ঢালযুক্ত তারের পরিচালনা করতে পারে?

হ্যাঁ, মেশিনের টেনশন সিস্টেম এবং ম্যান্ড্রেলকে শক্ত তারের জন্য মাপ দেওয়া হয়। সাঁজোয়া তারের স্ট্যান্ডার্ড কন্ডাক্টর তারের তুলনায় উল্লেখযোগ্যভাবে উচ্চ ন্যূনতম বাঁক ব্যাসার্ধ রয়েছে — সর্বদা মেশিনের নির্দিষ্ট ন্যূনতম তারের শক্ততা যাচাই করুন, শুধু ব্যাস নয়। নমনীয় তারের জন্য ডিজাইন করা কিছু মেশিন মোটর ওভারলোড ছাড়া কয়েল সাঁজোয়া তারের জন্য পর্যাপ্ত ঘূর্ণন ঘূর্ণন সঁচারক বল তৈরি করতে পারে না। তারের প্রয়োজনীয় উইন্ডিং ফোর্সের বিপরীতে মোটর পাওয়ার রেটিং (সাধারণত মিড-রেঞ্জ মেশিনের জন্য 2.2-7.5 কিলোওয়াট) নিশ্চিত করুন।

একটি কয়েলিং মেশিন এবং একটি রিওয়াইন্ডিং মেশিনের মধ্যে পার্থক্য কী?

একটি কয়েলিং মেশিন বাল্ক সরবরাহ থেকে সমাপ্ত খুচরা বা বিতরণ কয়েল উত্পাদন করে। একটি রিওয়াইন্ডিং মেশিন একটি বড় ড্রাম বা রিল থেকে অন্যটিতে তারের স্থানান্তর করে, সাধারণত স্পুল ফর্ম্যাট পরিবর্তন করতে বা ব্যাচের আকার একত্রিত করতে বা বিভক্ত করতে। কিছু মেশিন PLC সেটিংসে মোড পরিবর্তনের সাথে উভয় ফাংশন সম্পাদন করে। বেশিরভাগ প্যাকেজিং অ্যাপ্লিকেশনের জন্য, একটি ডেডিকেটেড স্বয়ংক্রিয় তারের কয়েলিং মেশিন আরও উপযুক্ত কারণ এর বাঁধাই এবং ইজেকশন সিস্টেমগুলি সমাপ্ত কয়েল আউটপুটের জন্য অপ্টিমাইজ করা হয়েছে।

প্রতি শিফটে এক মেশিনে একাধিক কয়েল মাপ চালানো কি সম্ভব?

পিএলসি-তে রেসিপি স্টোরেজ সহ মেশিনগুলিতে, কয়েলের আকারগুলির মধ্যে পরিবর্তন করা হল সঠিক রেসিপি নির্বাচন করা এবং প্রয়োজনে ম্যান্ড্রেলের ব্যাস সামঞ্জস্য করা। রেসিপি রিকল 60 সেকেন্ডের কম সময় নেয়; বায়ুসংক্রান্ত সিস্টেমে ম্যান্ড্রেল সমন্বয় 2-5 মিনিট সময় নেয়। রেসিপি স্টোরেজ ছাড়া মেশিনগুলির জন্য সমস্ত প্যারামিটারের ম্যানুয়াল পুনঃপ্রবেশের প্রয়োজন, যা 10-20 মিনিট সময় নেয় এবং অপারেটর এন্ট্রি ত্রুটির ঝুঁকির পরিচয় দেয়। প্রতি শিফটে দুই বা তিনটি কয়েল আকারের বেশি চলমান সুবিধাগুলির জন্য, রেসিপি স্টোরেজ একটি অ-আলোচনাযোগ্য বৈশিষ্ট্য।

কেনার সময় আমার কোন সার্টিফিকেশনের সন্ধান করা উচিত?

ইউরোপীয় অর্থনৈতিক অঞ্চলে বিক্রি হওয়া মেশিনগুলির জন্য সিই মার্কিং প্রয়োজন এবং মেশিনারি নির্দেশিকা (2006/42/EC) এর সাথে সম্মতি যাচাই করে। উত্তর আমেরিকার ক্রেতাদের জন্য, বৈদ্যুতিক প্যানেলে UL বা CSA সার্টিফিকেশন দেখুন। চীনা নির্মাতারা রপ্তানির জন্য CE-চিহ্নিত মেশিনগুলি ক্রমবর্ধমানভাবে সরবরাহ করছে — যাচাই করুন যে শংসাপত্রটি একটি স্বীকৃত বিজ্ঞপ্তি সংস্থা দ্বারা জারি করা হয়েছে, স্ব-ঘোষিত নয়। ক্রয় চুক্তির অংশ হিসাবে সামঞ্জস্যের ঘোষণা এবং প্রযুক্তিগত নির্মাণ ফাইলের জন্য অনুরোধ করুন। নির্দিষ্ট নিরাপত্তা প্রয়োজনীয়তা সহ শিল্পের জন্য (খাদ্য-সংলগ্ন তার, মেডিকেল ডিভাইস সমাবেশ তার), অতিরিক্ত সার্টিফিকেশন প্রযোজ্য হতে পারে।

কিভাবে একটি স্প্রিং কয়েলিং মেশিন একটি ম্যানুফ্যাকচারিং প্ল্যান্টে তারের কয়েলিং সরঞ্জামের সাথে সম্পর্কিত?

যে সব গাছপালা স্প্রিং এবং প্যাকেজড তারের পণ্য উভয়ই উত্পাদন করে, সেখানে একটি স্প্রিং কয়েলিং মেশিন এবং একটি স্বয়ংক্রিয় তারের কয়েলিং মেশিন সম্পূর্ণ আলাদা লাইন হিসাবে সহাবস্থান করে। তারা সাধারণ ইনপুট উপাদান শেয়ার করে — তার — কিন্তু সম্পূর্ণ ভিন্ন ডাউনস্ট্রিম প্রসেস পরিবেশন করে। বসন্ত কয়েলিং মেশিন বসন্ত সমাবেশ বা তাপ চিকিত্সা লাইন ফিড; স্বয়ংক্রিয় তারের কয়েলিং মেশিন সমাপ্ত পণ্য গুদাম বা প্রেরণ এলাকা ফিড. উভয় ধরনের মেশিনে ক্রস-প্রশিক্ষণ অপারেটর সম্ভব কিন্তু প্রশিক্ষণের জন্য নিবেদিত সময়ের প্রয়োজন, কারণ সমন্বয় যুক্তি, গুণমান চেকপয়েন্ট এবং রক্ষণাবেক্ষণের অগ্রাধিকার দুটির মধ্যে যথেষ্ট পার্থক্য রয়েছে।
