টর্শন স্প্রিং ডিজাইন: সমীকরণ, উপকরণ এবং মেশিন গাইড

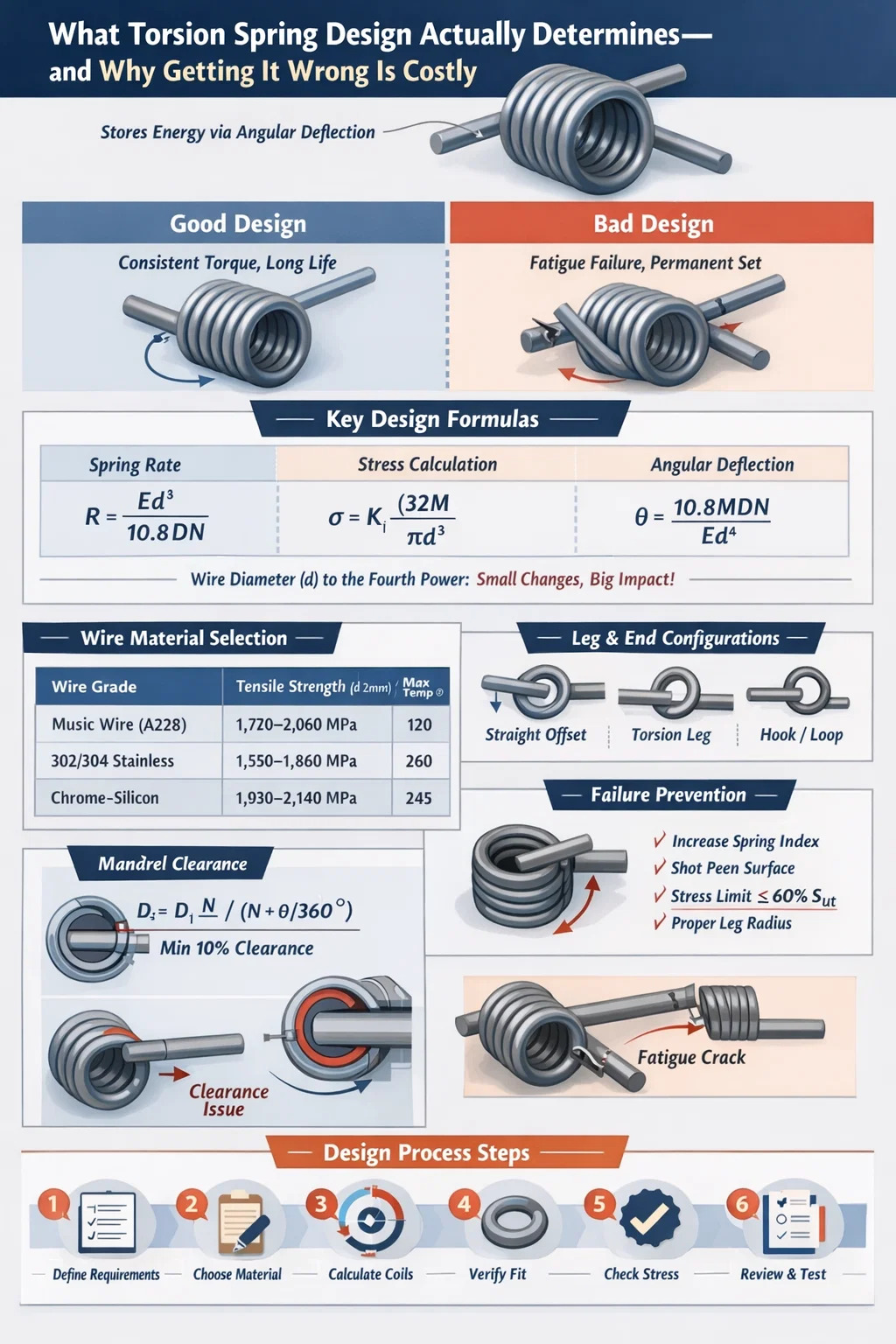

টর্শন স্প্রিং ডিজাইন আসলে কী নির্ধারণ করে - এবং কেন এটি ভুল করা ব্যয়বহুল

টর্শন স্প্রিং ডিজাইন হল একটি বসন্তের জ্যামিতি, উপাদান, লোড বৈশিষ্ট্য এবং উত্পাদন সহনশীলতা নির্দিষ্ট করার প্রক্রিয়া যা রৈখিক সংকোচন বা এক্সটেনশনের পরিবর্তে কৌণিক বিচ্যুতির মাধ্যমে শক্তি সঞ্চয় করে। নকশাটি সঠিকভাবে পান, এবং বসন্ত হাজার হাজার — বা লক্ষাধিক — চক্র জুড়ে ধারাবাহিক টর্ক সরবরাহ করে৷ এটি ভুল করুন, এবং আপনি অকাল ক্লান্তি ব্যর্থতা, স্থায়ী সেট, বা অপ্রত্যাশিত টর্ক বক্ররেখার সম্মুখীন হবেন যা ডাউনস্ট্রিম মেকানিজমকে ধ্বংস করে দেয়।

সবচেয়ে সমালোচনামূলক নকশা আউটপুট হয় বসন্ত হার (ঘূর্ণনের ডিগ্রী প্রতি টর্ক) , সাধারণত N·mm/° বা lb·in/° এ প্রকাশ করা হয়। প্রতিটি অন্যান্য পরামিতি — তারের ব্যাস, কয়েলের ব্যাস, সক্রিয় কয়েলের সংখ্যা, পায়ের জ্যামিতি, শেষ কনফিগারেশন — সেই সংখ্যায় ফিড করে। একটি টর্শন স্প্রিং মেশিন কেবলমাত্র ডিজাইনটি নির্দিষ্ট করে যা তৈরি করতে পারে, তাই নকশা পর্যায়ে নির্ভুলতা উত্পাদন মেঝেতে ব্যয়বহুল পুনর্ব্যবহারকে সরিয়ে দেয়।

এই নিবন্ধটি সম্পূর্ণ নকশা প্রক্রিয়ার মধ্য দিয়ে চলে: মৌলিক সমীকরণ এবং উপাদান নির্বাচন থেকে শুরু করে টর্শন স্প্রিং মেশিন, সাধারণ ব্যর্থতা মোড এবং উচ্চ-ভলিউম উত্পাদনে ব্যবহৃত ব্যবহারিক সহনশীল কৌশল দ্বারা আরোপিত উত্পাদন সীমাবদ্ধতা।

কোর ডিজাইন সমীকরণ প্রতিটি ইঞ্জিনিয়ারের জানা দরকার

টর্শন স্প্রিং ডিজাইন সু-প্রতিষ্ঠিত যান্ত্রিক সমীকরণের উপর নির্ভর করে। তাদের বোঝা ঐচ্ছিক নয় - তারা নির্ধারণ করে যে আপনার বসন্ত তার অপারেটিং জীবন টিকে আছে নাকি প্রথম কয়েক হাজার চক্রের মধ্যে ব্যর্থ হয়।

বসন্ত হার সূত্র

কৌণিক বসন্ত হার R হিসাবে গণনা করা হয়:

R = Ed⁴ / (10.8 D N)

যেখানে E হল স্থিতিস্থাপকতার মডুলাস (MPa), d হল তারের ব্যাস (mm), D হল গড় কয়েল ব্যাস (mm), এবং N হল সক্রিয় কয়েলের সংখ্যা। শক্ত-আঁকা কার্বন ইস্পাত তারের জন্য, E ≈ 196,500 MPa; স্টেইনলেস স্টিলের জন্য 302/304, E ≈ 193,000 MPa; ক্রোম-সিলিকনের জন্য (SAE 9254), E ≈ 201,000 MPa।

লক্ষ্য করুন যে তারের ব্যাস চতুর্থ শক্তিতে প্রদর্শিত হয়। d মাত্র 10% বৃদ্ধি করলে বসন্তের হার প্রায় 46% বৃদ্ধি পায়। এই কারণেই যে কোনো টরশন স্প্রিং ডিজাইনে তারের ব্যাস সবচেয়ে সংবেদনশীল পরিবর্তনশীল - একটি ছোট সহনশীলতা বিচ্যুতি চূড়ান্ত বসন্ত হারের উপর একটি বড় প্রভাব ফেলে।

স্ট্রেস ক্যালকুলেশন এবং ওয়াহল কারেকশন ফ্যাক্টর

টর্শন স্প্রিং তারের নমন চাপ হল:

σ = K_i × (32M) / (πd³)

যেখানে M হল ফলিত মুহূর্ত (N·mm), d হল তারের ব্যাস, এবং K_i হল অভ্যন্তরীণ ফাইবার স্ট্রেস কারেকশন ফ্যাক্টর (টর্শন স্প্রিংসের জন্য ওয়াহল ফ্যাক্টরও বলা হয়)। K_i বক্রতা প্রভাবের জন্য দায়ী এবং এটি সংজ্ঞায়িত করা হয়েছে:

K_i = (4C² - C - 1) / (4C(C - 1))

যেখানে C হল স্প্রিং সূচক = D/d। 6 এর একটি স্প্রিং সূচকের জন্য (একটি সাধারণ মান), K_i ≈ 1.24। C = 4 সহ একটি আঁটসাঁট কয়েলের জন্য, K_i প্রায় 1.40 এ উঠে যায়। এর অর্থ হল একটি আঁটসাঁট-কুণ্ডলীযুক্ত বসন্ত একই প্রয়োগের মুহুর্তের জন্য অভ্যন্তরীণ ফাইবারে 13% বেশি চাপ দেখে — একটি অর্থবহ পার্থক্য যখন ক্লান্তি জীবন ডিজাইনের সীমাবদ্ধতা।

লোড অধীনে কৌণিক বিচ্যুতি

মোট কৌণিক বিচ্যুতি θ (ডিগ্রীতে) হল:

θ = 10.8 M D N / (E d⁴)

এই সমীকরণটি বসন্ত হার সূত্রের বিপরীত। এটি আপনাকে বলে যে প্রদত্ত প্রয়োগকৃত টর্কের জন্য বসন্ত কতটা ঘোরে। স্বয়ংচালিত দরজার কব্জা বা জানালার নিয়ন্ত্রকগুলির মতো অ্যাপ্লিকেশনগুলিতে, প্রতিটি টর্ক স্তরে সঠিক বিচ্যুতি কোণটি জানা প্রক্রিয়া প্যাকেজিংয়ের জন্য গুরুত্বপূর্ণ।

প্রতিবিম্ব অধীনে কুণ্ডলী ব্যাস পরিবর্তন

টর্শন স্প্রিংসের জন্য অনন্য একটি বৈশিষ্ট্য: বসন্তের বাতাস বা খোলার সাথে সাথে কয়েলের ব্যাস পরিবর্তিত হয়। যখন বন্ধের দিকে ক্ষত হয় (কুণ্ডলী শক্ত হয়), গড় ব্যাস হ্রাস পায়। নতুন গড় ব্যাস D₂ হল:

D₂ = D₁ N / (N θ/360°)

90° ঘূর্ণায়মান 8টি সক্রিয় কয়েল সহ একটি বসন্তের জন্য, D₂ = D₁ × 8 / 8.25 = 0.970 × D₁ — একটি 3% হ্রাস। যদি স্প্রিং একটি ম্যান্ড্রেলের উপর কাজ করে, ডিজাইনারকে অবশ্যই যাচাই করতে হবে যে D₂ এখনও পর্যাপ্ত ছাড়পত্র প্রদান করে; সর্বাধিক বিচ্যুতিতে হস্তক্ষেপ বিপর্যয়কর টর্ক স্পাইক এবং অকাল ব্যর্থতার কারণ হয়। মান নকশা অনুশীলন অন্তত বজায় রাখা হয় বিচ্যুত অভ্যন্তরীণ কয়েল ব্যাস এবং ম্যান্ড্রেল বাইরের ব্যাসের মধ্যে 10% ক্লিয়ারেন্স .

উপাদান নির্বাচন: অ্যাপ্লিকেশনের চাহিদার সাথে তারের গ্রেডের সাথে মিল

উপাদান পছন্দ টর্শন বসন্ত নকশা থেকে অবিচ্ছেদ্য. টর্শন স্প্রিং মেশিনের গঠন ক্ষমতার সাথে সামঞ্জস্যপূর্ণ থাকা অবস্থায় তারটিকে অবশ্যই প্রয়োজনীয় প্রসার্য শক্তি, সহনশীলতার সীমা এবং অপারেটিং তাপমাত্রা পরিসীমা জুড়ে জারা প্রতিরোধের সরবরাহ করতে হবে।

বেশিরভাগ শিল্প অ্যাপ্লিকেশনের জন্য — দরজার কব্জা, ল্যাচ, প্রত্যাহারকারী এবং বৈদ্যুতিক সংযোগকারীগুলি — মিউজিক ওয়্যার (ASTM A228) হল ডিফল্ট পছন্দ . এর উচ্চ প্রসার্য শক্তি এবং সামঞ্জস্যপূর্ণ পৃষ্ঠের গুণমান চূড়ান্ত প্রসার্য শক্তির 70% পর্যন্ত স্ট্রেস লেভেলে 500,000 চক্র অতিক্রম করে ক্লান্তি জীবনযাপন করে। শক্ত-আঁকানো তারের দাম 10-15% কম কিন্তু এটি একটি রুক্ষ পৃষ্ঠ ফিনিস এবং আরও প্রসার্য শক্তির পরিবর্তনশীলতা রয়েছে, যা এটিকে স্ট্যাটিক বা লো-সাইকেল অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত করে তোলে।

ক্রোম-সিলিকন ওয়্যার, যদিও বেশি ব্যয়বহুল, স্বয়ংচালিত ভালভ স্প্রিংস এবং ব্রেক রিটার্ন স্প্রিংসের জন্য আদর্শ পছন্দ যেখানে অপারেটিং তাপমাত্রা 200-240° সেন্টিগ্রেডে পৌঁছায় এবং স্ট্রেস রিলাক্সেশন অবশ্যই কমিয়ে আনতে হবে। টর্শন স্প্রিং মেশিনের জন্য এটি আরও বেশি চাহিদা কারণ এটির উচ্চতর কঠোরতা টুলিং পরিধানকে ত্বরান্বিত করে - ডিজাইন পর্যালোচনার সময় প্রস্তুতকারকের সাথে আলোচনা করার একটি কারণ।

ফসফর ব্রোঞ্জ এবং বেরিলিয়াম তামা বৈদ্যুতিক সংযোগকারী স্প্রিংগুলিতে উপস্থিত হয় যেখানে যান্ত্রিক কর্মক্ষমতার পাশাপাশি পরিবাহিতা গুরুত্বপূর্ণ। বেরিলিয়াম কপার, বিশেষ করে, ব্যয়বহুল হলেও, 1,400 MPa-এর কাছাকাছি প্রসার্য শক্তি অর্জন করে এবং চমৎকার সেট প্রতিরোধ ক্ষমতা বজায় রাখে, এটিকে বর্ধিত পরিষেবা জীবনে টাইট টর্ক সহনশীলতা সহ নির্ভুল যন্ত্রের জন্য উপযুক্ত করে তোলে।

লেগ এবং এন্ড কনফিগারেশন: প্রায়শই অবমূল্যায়ন করা হয়, সর্বদা সমালোচনামূলক

টর্শন স্প্রিং-এর শেষ কনফিগারেশন — পাগুলি কীভাবে আকৃতির হয়, কোথায় তারা মিলনের অংশগুলির সাথে যোগাযোগ করে এবং তারা কোন জ্যামিতি অনুসরণ করে — তিনটি জিনিসকে সরাসরি প্রভাবিত করে: সক্রিয় কয়েলের কার্যকরী সংখ্যা, লেগ-বডি সংযোগে চাপের ঘনত্ব এবং টর্শন স্প্রিং মেশিন বাস্তবিকভাবে কী গঠন করতে পারে।

কমন এন্ড টাইপ এবং তাদের ট্রেড-অফ

• সোজা অফসেট পা - সবচেয়ে সাধারণ। পা শরীর থেকে স্পর্শকভাবে প্রসারিত হয়। সিএনসি টর্শন স্প্রিং মেশিনে গঠন করা সহজ; সক্রিয় কুণ্ডলী গণনায় প্রায় অর্ধেক পায়ের দৈর্ঘ্য অবদান রাখে।
• সোজা টর্শন পা (রেডিয়াল) - পা র‌্যাডলিভাবে ভেতরের দিকে বা বাইরের দিকে প্রসারিত হয়। মেশিনে সেট আপ করা সহজ কিন্তু বেন্ড ট্রানজিশন পয়েন্টে আরও জটিল স্ট্রেস ডিস্ট্রিবিউশন তৈরি করে।
• হুক এবং loops — যখন স্প্রিং একটি সেকেন্ডারি ফাস্টেনার ছাড়া একটি পিন বা শ্যাফ্টের সাথে সংযুক্ত করা আবশ্যক তখন ব্যবহার করা হয়৷ হুক জ্যামিতি একটি CNC টর্শন স্প্রিং মেশিন দ্বারা সুনির্দিষ্টভাবে গঠন করা যেতে পারে তবে সরঞ্জাম পরিবর্তনের প্রয়োজন এবং জটিলতার উপর নির্ভর করে চক্রের সময় 8-15% বৃদ্ধি করে।
• ছোট এবং লম্বা স্পর্শক পা — পায়ের দৈর্ঘ্য লোড পয়েন্টে কতটা টর্ক সঞ্চারিত হয় এবং কীভাবে বসন্ত সমাবেশে সারিবদ্ধ হয় তা প্রভাবিত করে। লম্বা পা লিভারের হাত বাড়ায় এবং প্রদত্ত টর্ক অর্জনের জন্য প্রয়োজনীয় বল কমিয়ে দেয়, তবে তারা পায়ের মূলে বাঁকানো চাপও বাড়ায়।
• ক্রসড-সেন্টার (ডাবল টর্শন) — কেন্দ্রে সংযুক্ত দুটি টর্শন স্প্রিং বডি, বিপরীত দিকে ক্ষতবিক্ষত। ব্যবহৃত হয় যেখানে টর্ক অবশ্যই প্রতিসম হতে হবে এবং স্থানের সীমাবদ্ধতা দুটি পৃথক স্প্রিং প্রতিরোধ করে। একটি টর্শন স্প্রিং মেশিনে সেট আপ করার জন্য জটিল; সাধারণত উচ্চ-ভলিউম স্বয়ংচালিত বা শিল্প অ্যাপ্লিকেশনের জন্য সংরক্ষিত যেখানে টুলিং বিনিয়োগ ন্যায্য।

পা থেকে সক্রিয় কুণ্ডলী অবদান

সক্রিয় কয়েলের কার্যকরী সংখ্যা N_a এর মধ্যে পা থেকে একটি অবদান রয়েছে। সোজা পায়ের জন্য, আদর্শ অনুমান শরীরের কুণ্ডলী গণনায় L/(3πD) যোগ করে, যেখানে L হল উভয় পায়ের মোট দৈর্ঘ্য। 20 মিমি এবং দুটি 30 মিমি পায়ের গড় কয়েল ব্যাস সহ একটি বসন্তের জন্য, এটি প্রায় 30/(3π×20) ≈ 0.16 কয়েল যোগ করে — একটি ছোট কিন্তু অ-তুচ্ছ সংশোধন যখন টাইট স্প্রিং রেট সহনশীলতা (±5% বা আরও ভাল) প্রয়োজন হয়।

এই সংশোধন উপেক্ষা করা পদ্ধতিগত স্প্রিং রেট ত্রুটির দিকে নিয়ে যায় যা প্রথম-নিবন্ধ পরিদর্শনের সময় স্পষ্ট হয়ে ওঠে, কয়েল গণনা সামঞ্জস্য এবং অতিরিক্ত CNC টর্শন স্প্রিং মেশিন সেটআপ সময় প্রয়োজন।

কিভাবে টর্শন স্প্রিং মেশিন আকৃতি কি উত্পাদনযোগ্য

একটি টর্শন স্প্রিং মেশিন - বিশেষত টর্শন স্প্রিং ক্ষমতা সহ একটি সিএনসি কয়েলিং মেশিন - এটি একটি কয়েলিং ম্যান্ড্রেলের চারপাশে বাঁকিয়ে তার তৈরি করে যখন একই সাথে পা এবং শেষ বৈশিষ্ট্যগুলিকে আকার দেয়। টুলিং কাটার আগে, নকশা পর্যায়ে মেশিনটি কী করতে পারে এবং কী করতে পারে না তা বোঝা অপরিহার্য।

তারের ব্যাস পরিসীমা এবং বসন্ত সূচক সীমাবদ্ধতা

স্ট্যান্ডার্ড সিএনসি টর্শন স্প্রিং মেশিনগুলি মেশিন ক্লাসের উপর নির্ভর করে প্রায় 0.10 মিমি থেকে 16 মিমি পর্যন্ত তারের ব্যাস পরিচালনা করে। এন্ট্রি-লেভেল CNC কয়লার 0.3-3.5 মিমি কভার করে; ভারী শিল্প মেশিন 3-16 মিমি তারের হ্যান্ডেল। স্প্রিং ইনডেক্স (D/d) বেশিরভাগ উত্পাদন রানের জন্য কার্যত 4 থেকে 16 এর মধ্যে সীমাবদ্ধ:

• 4 এর নিচে গ: কুণ্ডলী খুব টাইট; টর্শন স্প্রিং মেশিন সামঞ্জস্যপূর্ণ পিচ অর্জনের জন্য সংগ্রাম করে, এবং উচ্চ বক্রতা নাটকীয়ভাবে অভ্যন্তরীণ-ফাইবার চাপ বাড়ায়। C < 4 সহ স্প্রিংগুলি প্রায় সবসময় ভিতরের কুণ্ডলী পৃষ্ঠে অকাল ক্লান্তি প্রদর্শন করে।
• 16 এর উপরে C: কয়েলটি আলগা হয় এবং তারটি গঠনের সময় ফিতে থাকে। মাত্রিক পুনরাবৃত্তিযোগ্যতা ভুগছে — ±3–4% এর কয়েল ব্যাসের বৈচিত্র C = 16 এর উপরে সাধারণ, C = 6-10 এ ±1% অর্জনযোগ্য তুলনায়।

টর্শন স্প্রিং মেশিন উত্পাদন জন্য মিষ্টি স্পট হয় C = 6 থেকে C = 12 , যেখানে গঠন শক্তি পরিচালনাযোগ্য, টুল পরিধান অনুমানযোগ্য, এবং মাত্রিক সহনশীলতা উচ্চ উত্পাদন গতিতে অর্জনযোগ্য।

সিএনসি টর্শন স্প্রিং মেশিনের ক্ষমতা: অক্ষ এবং স্পষ্টতা

আধুনিক CNC টর্শন স্প্রিং মেশিন - যেমন Wafios, Numalliance, বা Simplex - 4 থেকে 8 নিয়ন্ত্রিত অক্ষের সাথে কাজ করে। মূল ক্ষমতা অন্তর্ভুক্ত:

• 0.1° বৃদ্ধিতে প্রোগ্রামেবল লেগ কোণ, দুই পায়ের মধ্যে প্রাথমিক কোণের সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয় (মুক্ত কোণ)
• ছোট-ব্যাসের তারের জন্য উচ্চ-গতির মেশিনে 200 মি/মিনিট পর্যন্ত ওয়্যার ফিডের গতি, সাধারণ জ্যামিতির জন্য প্রতি মিনিটে 100-300 স্প্রিংস উৎপাদন হারে অনুবাদ করে
• স্বয়ংক্রিয় স্প্রিংব্যাক ক্ষতিপূরণ, যেখানে মেশিনের কন্ট্রোল সফ্টওয়্যার স্থিতিস্থাপক পুনরুদ্ধারের জন্য লক্ষ্য কোণ ছাড়িয়ে তারকে প্রাক-বাঁকিয়ে রাখে - ±2° বা তার চেয়ে ভাল কোণ সহনশীলতা অর্জনের জন্য গুরুত্বপূর্ণ
• কিছু উন্নত সিস্টেমে ইন-লাইন টর্ক পরিমাপ, যেখানে স্প্রিং গঠনের পরপরই পরীক্ষা করা হয় এবং সহনশীলতার বাইরের অংশগুলি স্বয়ংক্রিয়ভাবে প্রত্যাখ্যান করা হয়

মুক্ত কোণ — আনলোড করা অবস্থায় দুই পায়ের মধ্যবর্তী কোণ — নিয়ন্ত্রণ করা সবচেয়ে চ্যালেঞ্জিং প্যারামিটারগুলির মধ্যে একটি। ±3° থেকে ±5° ফ্রি কোণ সহনশীলতা হল আদর্শ উৎপাদন ক্ষমতা; ±1° থেকে ±2° প্রিমিয়াম সিএনসি টর্শন স্প্রিং মেশিন এবং প্রক্রিয়াগত যোগ্যতার সাথে অর্জন করা যায়, কিন্তু প্রতি পিস উচ্চ মূল্যে। ডিজাইনারদের তাদের প্রকৃতপক্ষে প্রয়োজনীয় সবচেয়ে টাইট সহনশীলতা উল্লেখ করা উচিত, তারা যেটা সম্ভব বলে মনে করেন তা সবচেয়ে বেশি নয় — অতিরিক্ত-নির্দিষ্ট কোণ সহনশীলতা পণ্যের কার্যকারিতা উন্নত না করে অংশের খরচ দ্বিগুণ বা তিনগুণ করতে পারে।

গঠনের পরে তাপ চিকিত্সা

গঠনের পর, প্রাক-কঠিন তার (মিউজিক ওয়্যার, হার্ড-ড্রন, স্টেইনলেস) থেকে তৈরি টর্শন স্প্রিংস একটি নিম্ন-তাপমাত্রার স্ট্রেস রিলিফ বেক করা হয় - সাধারণত 20-30 মিনিটের জন্য 175-230°C। এটি কয়েলিংয়ের সময় উদ্ভূত অবশিষ্ট স্ট্রেস হ্রাস করে, মুক্ত কোণকে স্থিতিশীল করে এবং পরিষেবায় সেট কমায়। ক্রোম-সিলিকন এবং ক্রোম-ভ্যানেডিয়াম স্প্রিংগুলি অ্যানিলড তার থেকে তৈরি হয় এবং তারপরে তেল-নিভিয়ে দেওয়া হয় এবং কুণ্ডলী করার পরে চূড়ান্ত কঠোরতায় টেম্পারড হয়, যা উপাদান বৈশিষ্ট্যগুলির উপর আরও নিয়ন্ত্রণ দেয় তবে টর্শন স্প্রিং মেশিন লাইনে অতিরিক্ত প্রক্রিয়া পদক্ষেপের প্রয়োজন হয়।

শট পিনিং, তাপ চিকিত্সার পরে প্রয়োগ করা, তারের পৃষ্ঠে সংকোচনকারী অবশিষ্টাংশ চাপ সৃষ্টি করে, ক্লান্তি সহ্য করার সীমা বাড়িয়ে দেয় 20-30% বিপরীত নমন মধ্যে অপারেটিং স্প্রিংস জন্য. হাই-সাইকেল অ্যাপ্লিকেশানগুলিতে টর্শন স্প্রিংসের জন্য (500,000 চক্রের উপরে), শট পিনিং প্রায় সবসময় নির্দিষ্ট করা হয় যদিও আংশিক খরচে 15-25% যোগ করা হয়, কারণ বিকল্প - ক্ষেত্রের ক্লান্তি ব্যর্থতা - অনেক বেশি ব্যয়বহুল।

টর্শন স্প্রিংসের জন্য ক্লান্তি বিশ্লেষণ এবং জীবন ভবিষ্যদ্বাণী

ক্লান্তি ব্যর্থতা চক্রীয় লোডিংয়ের অধীনে টর্শন স্প্রিংসের জন্য প্রভাবশালী ব্যর্থতার মোড। এটি অভ্যন্তরীণ কুণ্ডলী পৃষ্ঠে (যেখানে বক্রতার কারণে বাঁকানো চাপ সবচেয়ে বেশি) বা লেগ-বডি জংশনে (স্ট্রেস ঘনত্ব বিন্দু) শুরু হয়। ক্লান্তি জীবনের ভবিষ্যদ্বাণী করার জন্য চাপের প্রশস্ততা এবং গড় চাপ উভয়ই বোঝা প্রয়োজন।

বসন্ত ক্লান্তির জন্য পরিবর্তিত গুডম্যান মানদণ্ড

সংশোধিত গুডম্যান মানদণ্ড σ_a মানে স্ট্রেস σ_m-এর জন্য অনুমোদিত স্ট্রেস প্রশস্ততা সম্পর্কিত:

σ_a / S_e σ_m / S_ut = 1

যেখানে S_e হল সহনশীলতার সীমা এবং S_ut হল চূড়ান্ত প্রসার্য শক্তি। মিউজিক তারের জন্য, পালিশ করা নমুনার জন্য S_e ≈ 0.45 × S_ut। সারফেস ফিনিস কারেকশন ফ্যাক্টরগুলি এটিকে প্রায় 0.35–0.38 × S_ut-এ কমিয়ে দেয় প্রমিত পৃষ্ঠের গুণমানের সাথে উত্পাদন তারের জন্য।

গারবার প্যারাবোলা কখনও কখনও গুডম্যান লাইনের বিকল্প হিসাবে ব্যবহার করা হয় কারণ এটি উচ্চ গড় স্ট্রেস লেভেলে অভিজ্ঞতামূলক বসন্তের ক্লান্তি ডেটা আরও ঘনিষ্ঠভাবে ফিট করে। যাইহোক, গুডম্যান আরও রক্ষণশীল এবং নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনের জন্য পছন্দ করা হয়।

ব্যবহারিক স্ট্রেস অনুপাত লক্ষ্য

ব্যবহারিক টর্শন স্প্রিং ডিজাইনে, নিম্নলিখিত স্ট্রেস অনুপাত লক্ষ্যগুলি নির্ভরযোগ্য ক্লান্তি কর্মক্ষমতা প্রদান করে:

• অসীম জীবনের জন্য (>10⁷ চক্র): সর্বাধিক নমন চাপ ≤ S_ut এর 55-60%
• >1×10⁶ চক্রের জন্য: সর্বাধিক চাপ ≤ S_ut এর 65-70%
• স্ট্যাটিক অ্যাপ্লিকেশন বা <10,000 চক্রের জন্য: সর্বাধিক চাপ ≤ S_ut এর 80%
• শট পিনিং সহ স্প্রিংসের জন্য: সমস্ত বিভাগে অনুমোদিত চাপের মাত্রা 15-20% বৃদ্ধি পায়

এই লক্ষ্যগুলি অবশ্যই Wahl ফ্যাক্টর সহ স্ট্রেস-সংশোধিত সূত্র ব্যবহার করে গণনা করা উচিত। বক্রতা সংশোধন ছাড়াই নামমাত্র বাঁকানো স্ট্রেস সমীকরণ প্রয়োগ করা স্প্রিং সূচকের উপর নির্ভর করে প্রকৃত তারের চাপকে 15-35% অবমূল্যায়ন করে - উচ্চ-চক্র নকশায় একটি সম্ভাব্য বিপর্যয়কর ত্রুটি।

স্ট্রেস শিথিলকরণ এবং স্থায়ী সেট

টেকসই লোডের অধীনে টর্শন স্প্রিংস স্থায়ী সেট প্রদর্শন করতে পারে - তারের উপাদানে হামাগুড়ি দেওয়ার কারণে সময়ের সাথে সাথে মুক্ত কোণে একটি স্থায়ী পরিবর্তন। স্থায়ী সেটটি তাপমাত্রা-নির্ভর এবং কার্বন ইস্পাত তারের জন্য 100°C এর উপরে উল্লেখযোগ্য হয়ে ওঠে। ঘরের তাপমাত্রায় 1,000 ঘন্টার বেশি 2% এর কম সেট সীমাবদ্ধ করার জন্য সর্বাধিক অনুমোদিত স্থায়ী চাপ সঙ্গীত তারের জন্য S_ut এর প্রায় 65% এবং ক্রোম-সিলিকনের জন্য 70%।

অ্যাপ্লিকেশনের জন্য যেখানে স্প্রিং একটি সংকুচিত অবস্থানে রাখা হয় (যেমন অনেকগুলি স্বয়ংচালিত এবং যন্ত্রের পদ্ধতিতে), ডিজাইনারকে অবশ্যই যাচাই করতে হবে যে সর্বাধিক বিচ্যুতিতে স্থায়ী চাপ এই সীমা অতিক্রম করে না। এটি করতে ব্যর্থতার ফলে পণ্যের পরিষেবা জীবনের উপর ঘূর্ণন সঁচারক বল ক্ষয় হয় — একটি সাধারণ ক্ষেত্রের অভিযোগ যা সরাসরি টর্শন স্প্রিং ডিজাইনের তত্ত্বাবধানে ফিরে আসে।

সহনশীলতার কৌশল: কী নির্দিষ্ট করতে হবে এবং কী অতিরিক্ত-নির্দিষ্ট করতে হবে না

টর্শন স্প্রিং ড্রয়িংয়ে সহনশীলতা নির্দিষ্ট করা যেখানে ইঞ্জিনিয়ারিং রায় উৎপাদন খরচের সাথে ছেদ করে। স্ট্যান্ডার্ড উত্পাদন ক্ষমতার চেয়ে কঠোর প্রতিটি সহনশীলতার জন্য অতিরিক্ত প্রক্রিয়া নিয়ন্ত্রণ, পরিদর্শনের ফ্রিকোয়েন্সি বাড়ানো বা ধীর টর্শন স্প্রিং মেশিন চক্রের সময় প্রয়োজন - যার সবই খরচ যোগ করে।

উত্পাদনে স্ট্যান্ডার্ড অর্জনযোগ্য সহনশীলতা

সঠিকভাবে উল্লেখ করার জন্য সবচেয়ে গুরুত্বপূর্ণ সহনশীলতা হল একটি সংজ্ঞায়িত পরীক্ষা কোণে টর্ক, বিচ্ছিন্নভাবে বসন্তের হার নয়। একটি নির্দিষ্ট কোণে একটি ঘূর্ণন সঁচারক বল সহনশীলতা পণ্যের কার্যকারিতার সাথে আরও সরাসরি যুক্ত - এটি প্রস্তুতকারককে ঠিক বলে দেয় যে স্প্রিংটি তার ভ্রমণের বিন্দুতে কী সরবরাহ করবে যা সমাবেশের জন্য গুরুত্বপূর্ণ। মুক্ত কোণ পরিবর্তিত হলে একা বসন্ত হার গল্প বলে না।

একটি সাধারণ এবং কার্যকর পদ্ধতি হল নির্দিষ্ট করা: (1) ন্যূনতম কার্যকারী কোণে টর্ক, (2) সর্বাধিক কার্যকরী কোণে টর্ক এবং (3) একটি বিস্তৃত সহনশীলতা সহ মুক্ত কোণ৷ এই কার্যকরী স্পেসিফিকেশন টর্শন স্প্রিং মেশিন অপারেটরকে গঠন প্রক্রিয়াটি অপ্টিমাইজ করার সর্বোচ্চ স্বাধীনতা দেয় যখন নিশ্চিত করে যে বসন্ত সমাবেশে সঠিকভাবে পারফর্ম করছে।

নোট অঙ্কন যা ভুল ব্যাখ্যা প্রতিরোধ করে

একটি টর্শন স্প্রিং অঙ্কন সর্বদা নির্দিষ্ট করা উচিত:

• বাতাসের দিক (ডান-হাত বা বাম-হাত) — টর্শন স্প্রিং মেশিন সেটআপের জন্য এবং সমাবেশে টর্ক তৈরির দিকনির্দেশের জন্য গুরুত্বপূর্ণ
• ঘূর্ণন সঁচারক বল এবং কোণ একটি mandrel সঙ্গে বা তার জায়গায় পরিমাপ করা হয় কিনা
• লোড করার দিক (ক্ষতের দিকের সাপেক্ষে বন্ধ বা খোলার দিক)
• সারফেস ফিনিস এবং লেপের প্রয়োজনীয়তা (জিঙ্ক প্লেটিং, ফসফেট, প্যাসিভেশন)
• প্রিসেটিং (সেট কমাতে ওভার-ডিফ্লেক্টিং) প্রয়োজন এবং কোন কোণে

একটি অঙ্কন থেকে বাতাসের দিক বাদ দেওয়া টর্শন স্প্রিং সংগ্রহের সবচেয়ে সাধারণ এবং ব্যয়বহুল ত্রুটিগুলির মধ্যে একটি। বন্ধের দিক থেকে ডানদিকের টর্শন স্প্রিং ক্ষতটি বন্ধ হওয়ার সাথে সাথে ক্রমবর্ধমান টর্ক তৈরি করে — যদি সমাবেশের জন্য বাম-হাতের স্প্রিং থেকে ক্লোজিং টর্কের প্রয়োজন হয়, তবে প্রক্রিয়াটি বিপরীতভাবে কাজ করবে বা একেবারেই করবে না।

সাধারণ ব্যর্থতার মোড এবং কিভাবে টর্শন স্প্রিং ডিজাইন তাদের প্রতিরোধ করে

ব্যর্থতার মোড বোঝা পোস্ট-মর্টেম ইঞ্জিনিয়ারিং নয় - এটি একটি ডিজাইন ইনপুট। প্রতিটি ব্যর্থতা মোড নির্দিষ্ট নকশা সিদ্ধান্ত যা এটি প্রতিরোধ বা প্রশমিত করতে পারে মানচিত্র.

অভ্যন্তরীণ কুণ্ডলী পৃষ্ঠে ক্লান্তি ক্র্যাকিং

বক্রতা প্রভাব (ওয়াহল ফ্যাক্টর দ্বারা বন্দী) এর কারণে প্রতিটি কুণ্ডলীর ভিতরের ফাইবারে টর্শন স্প্রিং-এ সর্বোচ্চ বাঁকানো চাপ ঘটে। ক্লান্তি ফাটল এখানে শুরু হয় এবং তারের ব্যাস জুড়ে আড়াআড়িভাবে প্রচার করে, যার ফলে হঠাৎ ফাটল হয়। প্রতিরোধ কৌশল:

• K_i কমাতে স্প্রিং ইনডেক্স বাড়ান — C = 4 থেকে C = 6-এ যাওয়া আনুমানিক 12% অভ্যন্তরীণ-ফাইবার চাপ কমায়
• পৃষ্ঠে কম্প্রেসিভ অবশিষ্ট স্ট্রেস প্রবর্তন করতে শট পিনিং প্রয়োগ করুন
• বৃহত্তর তারের ব্যাস বা কম কয়েল ব্যাস মাধ্যমে শিখর চাপ কমাতে
• নিশ্চিত করুন যে তারের পৃষ্ঠটি সীম, ল্যাপ এবং পিটিং মুক্ত রয়েছে — এগুলি স্ট্রেস ঘনত্বের পয়েন্ট যা নাটকীয়ভাবে ক্লান্তি জীবনকে হ্রাস করে

চাকরিতে স্থায়ী সেট

কাজের কোণে প্রদত্ত টর্ক হ্রাস করে, সময়ের সাথে মুক্ত কোণে হ্রাস হিসাবে প্রকাশ করে। মূল কারণ হল অপারেটিং তাপমাত্রায় উপাদানের স্থিতিস্থাপক সীমা ছাড়িয়ে স্থায়ী চাপ। প্রতিরোধ: কার্বন স্টিলের জন্য টেকসই স্ট্রেস 65% S_ut-এর নিচে রাখুন, প্রিসেট স্প্রিংস ব্যবহার করুন (অনুকুল অবশিষ্ট স্ট্রেস প্ররোচিত করার জন্য তৈরির সময় সর্বাধিক কার্যকারী কোণ ছাড়িয়ে প্রাক-বিক্ষেপিত), বা ভাল শিথিলকরণ প্রতিরোধের সাথে একটি উচ্চ-অ্যালয় তার নির্দিষ্ট করুন।

ম্যান্ড্রেলের সাথে কয়েল হস্তক্ষেপ

স্প্রিং বন্ধের দিক থেকে বিচ্যুত হওয়ার সাথে সাথে কয়েলের অভ্যন্তরীণ ব্যাস হ্রাস পায়। যদি স্প্রিং অপর্যাপ্ত ক্লিয়ারেন্স সহ একটি ম্যান্ড্রেলের উপরে মাউন্ট করা হয়, কয়েলগুলি ম্যান্ড্রেলের সাথে যোগাযোগ করে — ঘর্ষণ, তাপ এবং অপ্রত্যাশিত টর্ক স্পাইক তৈরি করে। গুরুতর ক্ষেত্রে, বসন্ত সম্পূর্ণরূপে ম্যান্ড্রেলের উপর দখল করে। ফিক্সটি ডিজাইনে সহজবোধ্য: ব্যাস-পরিবর্তন সূত্র ব্যবহার করে সর্বনিম্ন কয়েলের অভ্যন্তরীণ ব্যাস সর্বাধিক বিচ্যুতিতে গণনা করুন এবং নিশ্চিত করুন যে ম্যান্ড্রেল OD কমপক্ষে 10% ছোট। যাইহোক, এর জন্য ডিজাইনারকে ডিজাইন পর্যায়ে সর্বাধিক অপারেটিং কোণ জানতে হবে।

লেগ রুটে স্ট্রেস ঘনত্ব

কুণ্ডলী বডি থেকে সোজা পায়ে রূপান্তর হল একটি জ্যামিতিক বিচ্ছিন্নতা যা চাপের ঘনত্ব তৈরি করে। মাত্রা বাঁক এর তীক্ষ্ণতার উপর নির্ভর করে। লেগ রুটে ন্যূনতম বাঁক ব্যাসার্ধ 1.5d ভাল ডিজাইন অনুশীলন — এর থেকে ছোট ব্যাসার্ধ নাটকীয়ভাবে চাপের ঘনত্বের ফ্যাক্টরকে বাড়িয়ে দেয়। যখন টর্শন স্প্রিং মেশিন পায়ে গঠন করে, তখন অপারেটর এই ন্যূনতম ব্যাসার্ধটি অর্জনের জন্য টুলটি সামঞ্জস্য করে। ডিজাইনার যদি পায়ের মূলে একটি তীক্ষ্ণ কোণ আঁকেন, তবে মেশিনটি একটি তীক্ষ্ণ কোণ তৈরি করবে এবং কয়েল বডিতে যেখানে স্ট্রেস অ্যানালাইসিস এটির পূর্বাভাস দেয় তার পরিবর্তে সেই স্থানে ক্লান্তি ব্যর্থতা ঘটবে।

উত্পাদনের জন্য ডিজাইন: আপনার টর্শন স্প্রিং মেশিন সরবরাহকারীর সাথে কাজ করা

সবচেয়ে দক্ষ টর্শন স্প্রিং ডিজাইনগুলি প্রকৌশলী এবং স্প্রিং প্রস্তুতকারকের মধ্যে সহযোগিতামূলকভাবে তৈরি করা হয় - বিশেষত, নকশা প্রক্রিয়ার প্রথম দিকে টর্শন স্প্রিং মেশিন পরিচালনাকারী দলকে জড়িত করে, অঙ্কন চূড়ান্ত হওয়ার আগে।

প্রস্তুতকারকের সাথে উত্থাপন করার জন্য মূল DFM বিবেচনা:

• তারের ব্যাস প্রাপ্যতা: সব তারের ব্যাস সব alloys মজুদ করা হয় না. একটি নন-স্ট্যান্ডার্ড তারের ব্যাস (যেমন, 1.65 মিমি যখন 1.6 মিমি এবং 1.8 মিমি স্ট্যান্ডার্ড) ডিজাইন করা 4-8 সপ্তাহের লিড টাইম এবং 15-30% উপাদান খরচ প্রিমিয়াম যোগ করতে পারে। ডিজাইন চূড়ান্ত করার আগে প্রস্তুতকারকের স্ট্যান্ডার্ড ব্যাস ইনভেন্টরির জন্য জিজ্ঞাসা করুন।
• ন্যূনতম অর্ডার পরিমাণ: কাস্টম পায়ের জ্যামিতি এবং আঁটসাঁট সহনশীলতার জন্য প্রায়ই ডেডিকেটেড টুলিংয়ের প্রয়োজন হয়। MOQ গুলি সাধারণ ডিজাইনের জন্য 500 টুকরো থেকে শুরু করে বিশেষ টুলিং বিনিয়োগ সহ জটিল জ্যামিতির জন্য 10,000 টুকরা পর্যন্ত হতে পারে। ডিজাইনের পর্যায়ে এটি বোঝা একটি কাস্টম বা পরিবর্তিত স্ট্যান্ডার্ড স্প্রিং ডিজাইন আরও অর্থনৈতিক অর্থবোধক কিনা তা প্রভাবিত করে।
• টুলিং লাইফ এবং টুল পরিবর্তন ফ্রিকোয়েন্সি: টর্শন স্প্রিং মেশিনে হাই-অ্যালয় তারগুলি (ক্রোম-সিলিকন, ইনকোনেল) টুল পরিধানকে ত্বরান্বিত করে। এটি প্রতি পিস খরচকে প্রভাবিত করে এবং মালিকানা বিশ্লেষণের মোট খরচে ফ্যাক্টর করা উচিত, বিশেষ করে উচ্চ-ভলিউম অ্যাপ্লিকেশনের জন্য।
• প্রথম নিবন্ধ পরিদর্শন প্রোটোকল: কি পরিমাপ নেওয়া হবে এবং কি ক্রমানুসারে অগ্রিম সম্মত হন। একটি সংজ্ঞায়িত কোণে ঘূর্ণন সঁচারক বল পরিমাপ, মুক্ত কোণ এবং কয়েল ব্যাস সবচেয়ে সাধারণ। কিছু নির্মাতারা মহাকাশ এবং চিকিৎসা অ্যাপ্লিকেশনের জন্য সম্পূর্ণ সিএমএম ডেটা প্যাকেজ অফার করে — এটি ক্রয় অর্ডারে উল্লেখ করা উচিত, সত্যের পরে আবিষ্কার করা হয়নি।
• প্রোটোটাইপ পুনরাবৃত্তির সময়রেখা: একটি সুসজ্জিত টর্শন স্প্রিং মেশিন সরবরাহকারী সম্পূর্ণ অঙ্কন থেকে 1-3 সপ্তাহের মধ্যে প্রোটোটাইপ নমুনা তৈরি করতে পারে। কমপক্ষে দুটি প্রোটোটাইপ পুনরাবৃত্তির জন্য পরিকল্পনা করুন - একটি ডিজাইন ধারণাকে যাচাই করার জন্য এবং একটি পরিমাপিত ফলাফলের উপর ভিত্তি করে সহনশীলতা পরিমার্জন করার জন্য - উত্পাদন টুলিং করার আগে।

যে প্রকৌশলী স্প্রিং প্রস্তুতকারককে একটি বিশুদ্ধ পণ্য সরবরাহকারী হিসাবে বিবেচনা করেন — কোনও আলোচনা ছাড়াই একটি সম্পূর্ণ অঙ্কন প্রদান করেন — ধারাবাহিকভাবে সাবঅপ্টিমাল ফলাফল পান। যে প্রকৌশলী টর্শন স্প্রিং মেশিন টিমকে ডিজাইন রিভিউতে জড়িত করেন তিনি এমন স্প্রিং পান যেগুলি তৈরি করা সহজ, আরও সামঞ্জস্যপূর্ণ এবং উৎপাদনের পরিমাণে কম ব্যয়বহুল।

শিল্প অ্যাপ্লিকেশন এবং বাস্তব-বিশ্ব ডিজাইন উদাহরণ

টর্শন স্প্রিং ডিজাইনের নীতিগুলি বিভিন্ন শিল্পে ভিন্নভাবে কাজ করে। অ্যাপ্লিকেশন প্রসঙ্গ কীভাবে ডিজাইনের সিদ্ধান্তকে আকার দেয় তার সুনির্দিষ্ট উদাহরণ এখানে রয়েছে।

স্বয়ংচালিত দরজা কবজা রিটার্ন স্প্রিংস

সাধারণ স্পেসিফিকেশন: 75° বিচ্যুতিতে 8-12 N·m টর্ক , 500,000 চক্র জীবন, অপারেটিং তাপমাত্রা −40°C থেকে 80°C। তারের ব্যাস 4-6 মিমি, ক্রোম-সিলিকন অ্যালয়, শট পেনড, জিঙ্ক ফসফেট লেপা। টর্শন স্প্রিং মেশিনকে অবশ্যই ±3° এ সামঞ্জস্যপূর্ণ মুক্ত কোণ তৈরি করতে হবে কারণ দরজা আটকানোর অনুভূতি মধ্যবর্তী চেক অবস্থানে (সাধারণত 30-45°) টর্কের পরিবর্তনের জন্য সংবেদনশীল। এই স্প্রিংগুলি উচ্চ আয়তনে উত্পাদিত হয় — প্রতি বছর কয়েক হাজার — ডেডিকেটেড টর্শন স্প্রিং মেশিন টুলিং এবং 100% অংশে প্রক্রিয়াধীন টর্ক টেস্টিংকে ন্যায্যতা দেয়।

বৈদ্যুতিক সংযোগকারী যোগাযোগ স্প্রিংস

সাধারণ স্পেসিফিকেশন: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

মেডিকেল ডিভাইস টর্শন স্প্রিংস

অস্ত্রোপচারের যন্ত্র এবং ইমপ্লান্টেবল ডিভাইস মেকানিজম 316L স্টেইনলেস স্টিল বা MP35N অ্যালয় থেকে তৈরি টর্শন স্প্রিং ব্যবহার করে। ±3-5% টর্ক সহনশীলতা সাধারণ। প্রতি বসন্তে 100% পরিদর্শন করা হয়। ট্রেসেবিলিটি প্রয়োজনীয়তা মানে প্রতিটি উৎপাদন লট একটি নির্দিষ্ট তারের হিট নম্বর এবং টর্শন স্প্রিং মেশিন ব্যাচ রেকর্ডের সাথে যুক্ত। এই প্রয়োজনীয়তাগুলি খরচে উল্লেখযোগ্যভাবে যোগ করে কিন্তু নিয়ন্ত্রক পরিবেশের কারণে আলোচনার অযোগ্য। প্রয়োগের উপর নির্ভর করে তারের ব্যাস সাধারণত 0.25 মিমি থেকে 2.0 মিমি পর্যন্ত হয়ে থাকে।

গ্যারেজ ডোর টর্শন স্প্রিং সিস্টেম

আবাসিক গ্যারেজের দরজার টর্শন স্প্রিংগুলি বড় (তারের ব্যাস 4-8 মিমি, গড় কয়েল ব্যাস 50-75 মিমি) এবং এর জন্য ডিজাইন করা হয়েছে 10,000 থেকে 30,000 চক্র জীবনের তারা একটি কেন্দ্রীয় খাদ উপর বিপরীত জোড়া ক্ষত, দরজা ওজন ভারসাম্য. বসন্তের হার অবশ্যই ±10% এর মধ্যে দরজার ওজন এবং উচ্চতার সাথে মেলে বা দরজাটি সঠিকভাবে ভারসাম্যহীন হবে না। এই স্প্রিংগুলি উচ্চ আয়তনে বড় শিল্প টর্শন স্প্রিং মেশিনে উত্পাদিত হয়, কমোডিটি আইটেম হিসাবে বিক্রি হয় এবং এটি সবচেয়ে সাধারণ গৃহস্থালীর বসন্তের ব্যর্থতার একটি — কারণ সেগুলি খারাপভাবে ডিজাইন করা হয়নি, বরং এগুলি একটি ব্যয় লক্ষ্যমাত্রার জন্য ডিজাইন করা হয়েছে যা চক্রের জীবনকে সীমাবদ্ধ করে।

ধাপে ধাপে টর্শন স্প্রিং ডিজাইন প্রক্রিয়া

ডিজাইন প্রক্রিয়াটিকে একটি কাঠামোগত কর্মপ্রবাহে একত্রিত করা যখন পরিবর্তনগুলি ব্যয়বহুল হয় তখন বিকাশে দেরীতে পুনরাবৃত্তি করার সাধারণ ভুলকে প্রতিরোধ করে।

1. কার্যকরী প্রয়োজনীয়তা সংজ্ঞায়িত করুন: সংজ্ঞায়িত কোণ, চক্র জীবন, অপারেটিং তাপমাত্রা পরিসীমা, স্থান খাম (ম্যান্ড্রেল আকার, শরীরের দৈর্ঘ্য, পায়ের জ্যামিতি সীমাবদ্ধতা), এবং পরিবেশ (জারা, রাসায়নিক) এ প্রয়োজনীয় টর্ক।
2. তারের উপাদান নির্বাচন করুন: তাপমাত্রা, জারা, শক্তি এবং পরিবাহিতা প্রয়োজনীয়তার সাথে খাদ মেলে।
3. তারের ব্যাস এবং বসন্ত সূচক চয়ন করুন: ক্লান্তি সীমার নিচে চাপ রাখার সময় টর্কের প্রয়োজনীয়তা পূরণ করে এমন একটি সংমিশ্রণ খুঁজে বের করতে পুনরাবৃত্তি করুন। সেরা টর্শন স্প্রিং মেশিন সামঞ্জস্যের জন্য লক্ষ্য C = 6-10।
4. সক্রিয় কয়েল গণনা করুন: N খুঁজে পেতে বসন্ত হার সমীকরণ ব্যবহার করুন, তারপর লেগ সংশোধন ফ্যাক্টর যোগ করুন।
5. ম্যান্ড্রেল ক্লিয়ারেন্স যাচাই করুন: সর্বাধিক বিচ্যুতিতে কয়েলের অভ্যন্তরীণ ব্যাস গণনা করুন এবং ম্যান্ড্রেল OD-তে 10% ছাড়পত্র নিশ্চিত করুন।
6. ক্লান্তি চাপ পরীক্ষা করুন: ওয়াহল-সংশোধিত সূত্র ব্যবহার করে সর্বাধিক নমন চাপ গণনা করুন এবং এটি প্রয়োজনীয় চক্র জীবনের জন্য উপযুক্ত চাপ অনুপাতের মধ্যে রয়েছে তা যাচাই করুন।
7. শেষ কনফিগারেশন সংজ্ঞায়িত করুন: সঙ্গম সমাবেশের সাথে সামঞ্জস্যপূর্ণ পায়ের জ্যামিতি নির্বাচন করুন এবং উপলব্ধ টর্শন স্প্রিং মেশিনে উত্পাদনযোগ্য।
8. সহনশীলতা এবং পৃষ্ঠ চিকিত্সা নির্দিষ্ট করুন: কার্যকরী সহনশীলতা সেট করুন (পরীক্ষা কোণে টর্ক, বিনামূল্যে কোণ), তাপ চিকিত্সা এবং যে কোনও পোস্ট-প্রসেসিং (শট পিন, আবরণ) নির্দিষ্ট করুন।
9. বসন্ত প্রস্তুতকারকের সাথে পর্যালোচনা করুন: অঙ্কন প্রকাশ করার আগে তারের প্রাপ্যতা, টুলিং প্রয়োজনীয়তা, MOQ এবং প্রথম নিবন্ধ পরিকল্পনা নিশ্চিত করুন।
10. পরীক্ষা এবং পুনরাবৃত্তি: সমস্ত নির্দিষ্ট পরামিতিগুলির জন্য প্রথম-নিবন্ধের নমুনাগুলি পরিমাপ করুন, সমাবেশে মূল্যায়ন করুন এবং পরিমাপকৃত বনাম পূর্বাভাসকৃত কর্মক্ষমতার উপর ভিত্তি করে নকশাটি পরিমার্জিত করুন।

এই ক্রমটি অনুসরণ করা ধারাবাহিকভাবে স্প্রিং ডিজাইনের ত্রুটির সবচেয়ে ব্যয়বহুল বিভাগ এড়িয়ে যায়: সমাবেশ বৈধকরণের সময় মাত্রিক বা কর্মক্ষমতা সমস্যাগুলি আবিষ্কার করা, যখন স্প্রিং ডিজাইন পরিবর্তন করার জন্য টর্শন স্প্রিং মেশিন সেটআপ পুনরায় যোগ্যতা অর্জন করা এবং সম্ভাব্যভাবে মিলনের অংশগুলি পুনরায় ডিজাইন করা প্রয়োজন৷
