একটি সিএনসি স্প্রিং ফর্মিং মেশিন কি? এর কাজের নীতি কি?

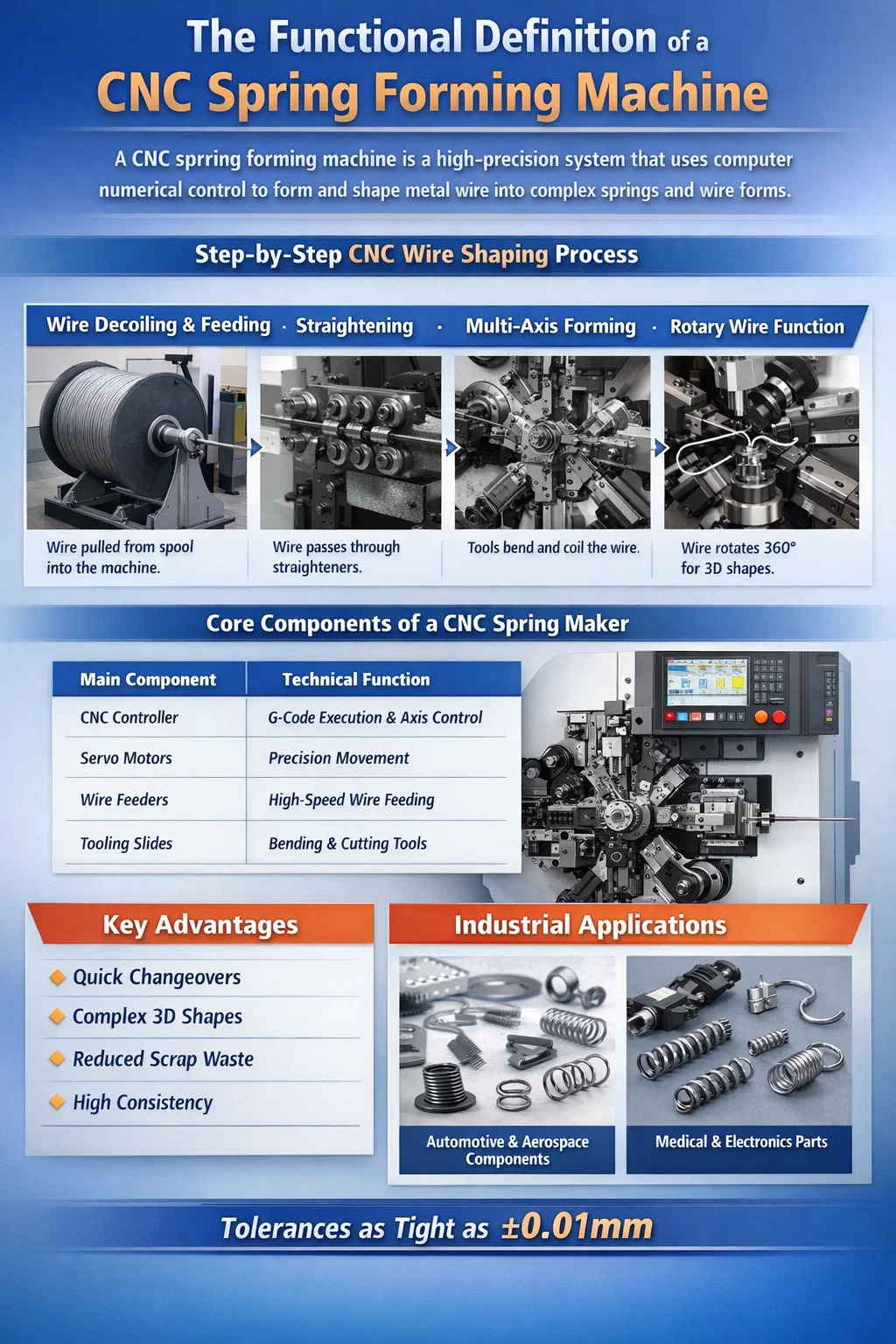

একটি এর কার্যকরী সংজ্ঞা সিএনসি স্প্রিং ফর্মিং মেশিন

ক CNC বসন্ত গঠনের মেশিন এটি একটি উচ্চ-নির্ভুল উৎপাদন ব্যবস্থা যা কম্পিউটার সংখ্যাসূচক নিয়ন্ত্রণকে ব্যবহার করে বাঁকানো, কুণ্ডলী করা এবং ধাতব তারের গঠনকে জটিল স্প্রিং জ্যামিতি এবং জটিল তারের আকারে স্বয়ংক্রিয়ভাবে তৈরি করতে। প্রথাগত যান্ত্রিক স্প্রিং নির্মাতাদের বিপরীতে যারা স্থির ক্যামশ্যাফ্টের উপর নির্ভর করে, এই আধুনিক যন্ত্রপাতি নিযুক্ত করে একাধিক স্বাধীন সার্ভো মোটর বিভিন্ন অক্ষ নিয়ন্ত্রণ করতে, অ-মানক আকার তৈরি করার অনুমতি দেয় যা ম্যানুয়ালি অর্জন করা অসম্ভব।

একটি আদর্শ শিল্প পরিবেশে, এই মেশিনগুলি তারের উপাদান উত্পাদনের মেরুদণ্ড, যা থেকে তারের ব্যাস পরিচালনা করতে সক্ষম 0.15 মিমি থেকে 10 মিমি পর্যন্ত . মেশিনটি রোলারের একটি সিরিজের মাধ্যমে তারের ফিডিং করে এবং অস্ত্রোপচারের নির্ভুলতার সাথে ত্রি-মাত্রিক স্থানে সরানো বিশেষ সরঞ্জাম ব্যবহার করে এটিকে আকার দেওয়ার মাধ্যমে কাজ করে। এই প্রযুক্তি নিশ্চিত করে ক উচ্চ পুনরাবৃত্তির হার , প্রায়ই হিসাবে আঁট tolerances বজায় রাখা ±0.01 মিমি লক্ষাধিক ইউনিটের বেশি উৎপাদন চলে।

সিএনসি ওয়্যার শেপিংয়ের ধাপে ধাপে কাজের নীতি

একটি অপারেশন CNC বসন্ত গঠনের মেশিন অত্যন্ত সিঙ্ক্রোনাইজড যান্ত্রিক আন্দোলনের একটি ক্রম। প্রক্রিয়াটি কাঁচামাল দিয়ে শুরু হয় এবং একটি সমাপ্ত, তাপ-চিকিত্সা বা ব্যবহারের জন্য প্রস্তুত উপাদান দিয়ে শেষ হয়। নিম্নলিখিত মেকানিক্স মেশিনের মাধ্যমে তারের যাত্রা বর্ণনা করে:

ওয়্যার ডিকোইলিং এবং খাওয়ানো

ধাতব তার, সাধারণত স্টেইনলেস স্টীল, কার্বন ইস্পাত, বা তামার খাদ দিয়ে তৈরি, একটি বড় কয়েল বা স্পুল থেকে টানা হয়। মেশিনের তারের ফিড সিস্টেম একটি উচ্চ-টর্ক সার্ভো মোটর দ্বারা চালিত ভারী-শুল্ক রোলার ব্যবহার করে। ফিডের দৈর্ঘ্য মাইক্রো-মিলিমিটারের সাথে সঠিক কিনা তা নিশ্চিত করে এই রোলারগুলিকে চ্যাপ্টা না করে তারটিকে টানতে যথেষ্ট চাপ প্রয়োগ করতে হবে।

সোজা করা এবং উপাদান প্রস্তুতি

কারণ তারটি একটি কুণ্ডলীতে সংরক্ষণ করা হয়েছিল, এটির একটি প্রাকৃতিক বক্রতা বা "মেমরি" রয়েছে। যে কোন আকৃতি হওয়ার আগে, তারের মধ্য দিয়ে যায় তারের সোজা . এগুলি অনুভূমিক এবং উল্লম্ব উভয় সমতলগুলিতে সাজানো রোলারগুলির একটি সিরিজ নিয়ে গঠিত। পর্যায়ক্রমে টেনশনের মাধ্যমে, স্ট্রেইটনার সমস্ত কাঁটা এবং বাঁকগুলিকে সরিয়ে দেয়, গঠনের সরঞ্জামগুলিতে তারের একটি সম্পূর্ণ সরল রেখা উপস্থাপন করে।

মাল্টি-অক্ষ সিঙ্ক্রোনাইজড ফর্মিং

কs the wire emerges from the central guide (the quill), it enters the forming zone. In a CNC বসন্ত গঠনের মেশিন , একাধিক টুল স্লাইড তারের চারপাশে অবস্থিত। প্রতিটি স্লাইড স্বাধীনভাবে সরাতে পারে। উদাহরণস্বরূপ, ক 12-অক্ষ মেশিন , লুপ, বাঁক, বা কয়েল তৈরি করার জন্য বিভিন্ন সরঞ্জাম একই সাথে বা একটি পূর্ব-প্রোগ্রাম করা ক্রমানুসারে বিভিন্ন কোণ থেকে তারে আঘাত করতে পারে।

রোটারি ওয়্যার ফাংশন ভূমিকা

অনেক উন্নত মেশিন বৈশিষ্ট্য a ঘূর্ণমান তারের অক্ষ . তারের চারপাশে টুলগুলি সরানোর পরিবর্তে, মেশিনটি তারের নিজেই 360 ডিগ্রি ঘোরাতে পারে। এটি নমনীয়তার একটি অতিরিক্ত মাত্রা প্রদান করে, যা খাওয়ানোর প্রক্রিয়া বন্ধ না করে বা অত্যধিক জটিল টুলিং সেটআপ ব্যবহার না করেই জটিল 3D আকার গঠনের অনুমতি দেয়।

একটি আধুনিক সিএনসি স্প্রিং মেকারের মূল উপাদান

এর দক্ষতা a CNC বসন্ত গঠনের মেশিন এর যান্ত্রিক হার্ডওয়্যার এবং ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থার মধ্যে সমন্বয়ের ফলাফল। নিম্নলিখিত সারণীটি একটি পেশাদার-গ্রেড মেশিনে পাওয়া প্রয়োজনীয় হার্ডওয়্যার উপাদানগুলিকে হাইলাইট করে।

কdvantages Over Traditional Cam-Driven Systems

যান্ত্রিক cams থেকে স্থানান্তর CNC বসন্ত গঠনের মেশিন প্রযুক্তি বসন্ত উত্পাদন ল্যান্ডস্কেপ বিপ্লব করেছে. প্রাথমিক সুবিধাগুলি দক্ষতা এবং বহুমুখীতার উপর ফোকাস করে:

• কম সেটআপ সময়: প্রথাগত মেশিনগুলির জন্য ম্যানুয়াল ক্যাম সামঞ্জস্য প্রয়োজন যা 4 থেকে 8 ঘন্টা সময় নিতে পারে। একটি সিএনসি মেশিন পুনরায় প্রোগ্রাম করা যেতে পারে 30 মিনিটের নিচে .
• জটিল জ্যামিতি: এই মেশিন উত্পাদন করতে পারেন ডবল টর্শন স্প্রিংস , ব্যাটারি পরিচিতি, এবং একটি একক অপারেশনে 3D তারের ফর্ম, সেকেন্ডারি ম্যানুয়াল নমনের প্রয়োজনীয়তা দূর করে।
• উপাদান সঞ্চয়: ফিড এবং কাটা অপারেশনগুলির উপর সুনির্দিষ্ট নিয়ন্ত্রণ স্ক্র্যাপ ধাতুকে কম করে, যা উচ্চ-ভলিউম উত্পাদনে একটি উল্লেখযোগ্য খরচ ফ্যাক্টর।
• ধারাবাহিকতা: একবার একটি প্রোগ্রাম যাচাই করা হলে, মেশিন উত্পাদন করতে পারে 100,000 অভিন্ন অংশ শূন্য বিচ্যুতি সহ, যা স্বয়ংচালিত শিল্পে নিরাপত্তা-গুরুত্বপূর্ণ উপাদানগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ।

কpplications and Industrial Output

a এর আউটপুট CNC বসন্ত গঠনের মেশিন আধুনিক জীবনের প্রায় প্রতিটি ক্ষেত্রে ব্যবহৃত হয়। যেহেতু মেশিনটি বিভিন্ন তারের ক্রস-সেকশন (গোলাকার, সমতল বা বর্গক্ষেত্র) পরিচালনা করতে পারে, এর প্রয়োগগুলি প্রায় সীমাহীন:

কutomotive and Aerospace

নির্মাতারা সিট ফ্রেম স্প্রিংস, ইঞ্জিন ভালভ স্প্রিংস এবং ফুয়েল ইনজেক্টর ক্লিপ তৈরি করতে এই মেশিনগুলি ব্যবহার করে। এই অংশগুলি অবশ্যই চরম চাপ এবং তাপমাত্রা সহ্য করতে হবে, যার জন্য মেশিনটিকে উচ্চ-টেনসিল অ্যালয়গুলি প্রক্রিয়া করতে হবে ইনকোনেল বা ক্রোম সিলিকন .

ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জাম

ছোট মাপের CNC বসন্ত গঠনের মেশিনs স্মার্টফোন ক্যামেরা মডিউল এবং অস্ত্রোপচার যন্ত্রের জন্য মাইক্রো-স্প্রিংস তৈরি করে। এই স্কেলে, তারের মতো পাতলা হ্যান্ডলিং করার ক্ষেত্রে মেশিনের নির্ভুলতা 0.1 মিমি সর্বোপরি

চূড়ান্ত প্রযুক্তিগত সারাংশ

উপসংহারে, দ CNC বসন্ত গঠনের মেশিন ওয়্যার প্রসেসিং প্রযুক্তির চূড়া প্রতিনিধিত্ব করে। অত্যাধুনিক সফ্টওয়্যার নিয়ন্ত্রণের সাথে শক্তিশালী সার্ভো মোটরগুলিকে একত্রিত করে, এটি তারের একটি সাধারণ রিলকে একটি জটিল যান্ত্রিক উপাদানে রূপান্তরিত করে। একক স্বয়ংক্রিয় চক্রের মধ্যে একাধিক ক্রিয়াকলাপ - খাওয়ানো, সোজা করা, বাঁকানো, কয়েলিং এবং কাটা - করার ক্ষমতা এটিকে উচ্চ-গতি, উচ্চ-নির্ভুলতা উত্পাদনের লক্ষ্যে যে কোনও আধুনিক কারখানার জন্য একটি অপরিহার্য সম্পদ করে তোলে৷
