একটি নাকাল মেশিন কি? এর কাজের নীতি কি?

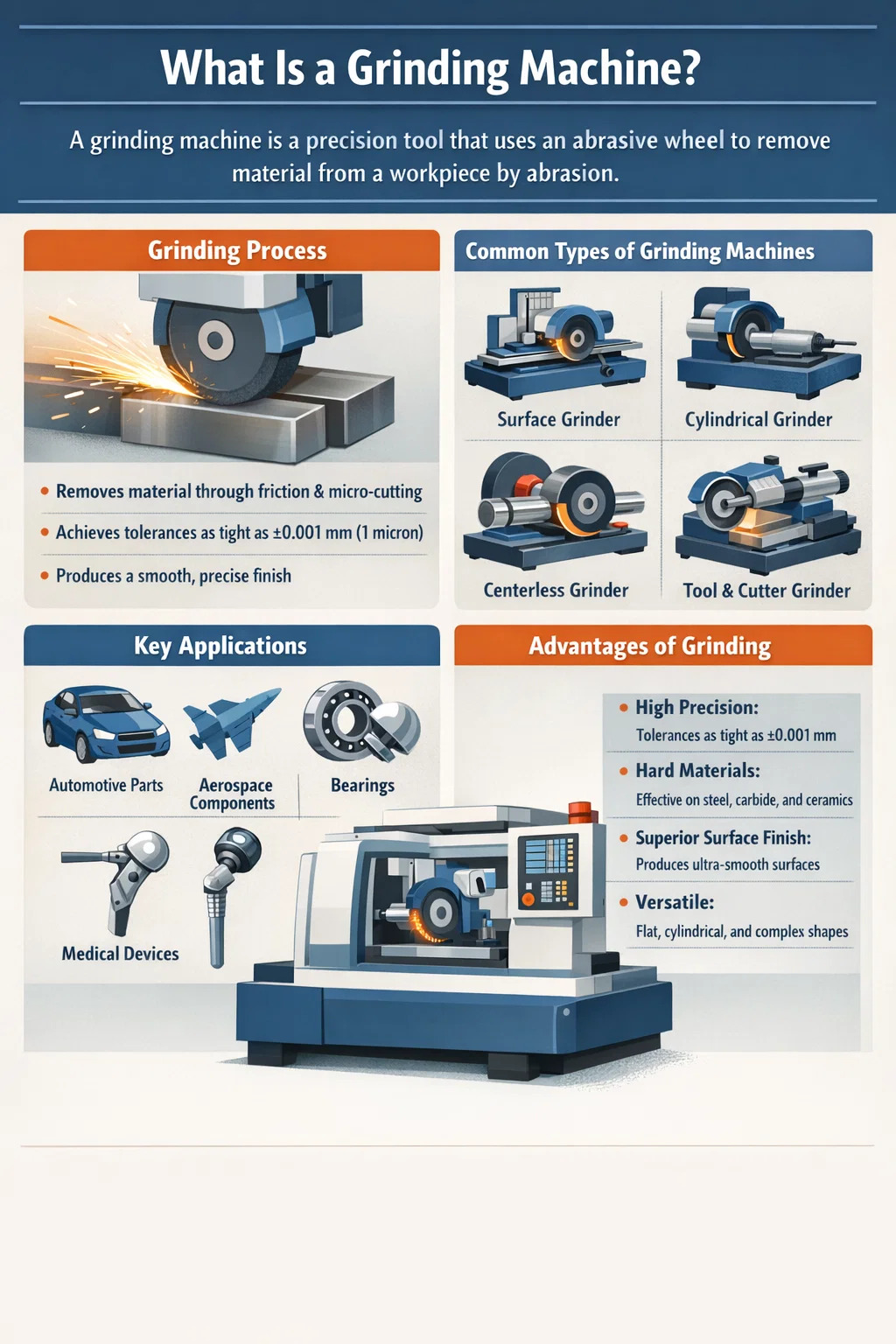

একটি নাকাল মেশিন কি? একটি সরাসরি উত্তর

ক নাকাল মেশিন একটি নির্ভুল শক্তি সরঞ্জাম বা শিল্প মেশিন যা একটি ঘষিয়া তুলিয়া ফেলিতে সক্ষম চাকা ব্যবহার করে — বা অন্যান্য ঘষিয়া তুলিয়া ফেলিতে সক্ষম কাটিয়া টুল — ঘর্ষণ দ্বারা একটি workpiece থেকে উপাদান অপসারণ. ফলাফল হল একটি সূক্ষ্মভাবে সমাপ্ত পৃষ্ঠ, একটি সুনির্দিষ্ট মাত্রা, বা একটি তীক্ষ্ণ প্রান্ত। উত্পাদনের ক্ষেত্রে, গ্রাইন্ডিং মেশিনগুলিকে মেশিন টুলের একটি সাব-টাইপ হিসাবে শ্রেণীবদ্ধ করা হয় এবং তারা কাজগুলি শেষ করার ক্ষেত্রে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যেখানে সহনশীলতা যতটা শক্ত হয় ±0.001 মিমি (1 মাইক্রন) প্রয়োজন হয়

বাঁক বা মিলিংয়ের বিপরীতে, যা সংজ্ঞায়িত-জ্যামিতি কাটার সরঞ্জাম ব্যবহার করে, গ্রাইন্ডিং ঘষিয়া তুলিয়া ফেলিতে সক্ষম শস্যের উপর নির্ভর করে — অ্যালুমিনিয়াম অক্সাইড, সিলিকন কার্বাইড, কিউবিক বোরন নাইট্রাইড (CBN), বা হীরার মতো শক্ত উপাদানের অনিয়মিত কণা — একটি চাকায় একত্রে আবদ্ধ। প্রতিটি শস্য একটি ক্ষুদ্র, অনির্ধারিত কাটিয়া প্রান্ত হিসাবে কাজ করে। এটি শক্ত উপকরণ এবং অতি-নির্ভুল সমাপ্তি কাজের জন্য নাকালকে আদর্শ করে তোলে যা নরম বা বড় কাটিয়া সরঞ্জামগুলি অর্জন করতে পারে না।

গ্রাইন্ডিং মেশিনগুলি কার্যত প্রতিটি ধাতু তৈরি এবং উত্পাদন পরিবেশে পাওয়া যায়, স্বয়ংচালিত উপাদান উত্পাদন থেকে অ্যারোস্পেস ইঞ্জিনিয়ারিং, টুল এবং ডাই মেকিং, ভারবহন উত্পাদন এবং মেডিকেল ডিভাইস ফ্যাব্রিকেশন পর্যন্ত। বিশ্বব্যাপী নাকাল মেশিন বাজার আনুমানিক মূল্যবান ছিল 2023 সালে USD 5.1 বিলিয়ন এবং উচ্চ-প্রযুক্তি শিল্পে নির্ভুল অংশগুলির চাহিদা দ্বারা চালিত, বাড়তে থাকে।

একটি গ্রাইন্ডিং মেশিনের কাজের নীতি

একটি গ্রাইন্ডিং মেশিনের কাজের নীতির উপর ভিত্তি করে ঘষিয়া তুলিয়া ফেলিতে সক্ষম যন্ত্র — ঘর্ষণকারী কণা দ্বারা ঘর্ষণ এবং মাইক্রো-কাটিং এর মাধ্যমে উপাদানের যান্ত্রিক অপসারণ। কীভাবে এই প্রক্রিয়াটি বিস্তারিতভাবে কাজ করে তা বোঝা অপারেটরদের গ্রাইন্ডিং কর্মক্ষমতা অপ্টিমাইজ করতে এবং সামঞ্জস্যপূর্ণ ফলাফল অর্জন করতে সহায়তা করে।

ঘষিয়া তুলিয়া ফেলিতে সক্ষম কাটিয়া প্রক্রিয়া

যখন নাকাল চাকা উচ্চ গতিতে ঘোরে — সাধারণত এর মধ্যে 1,500 এবং 3,000 RPM বেঞ্চ গ্রাইন্ডারের জন্য, বা পর্যন্ত 60 m/s পৃষ্ঠের গতি উচ্চ-গতির উত্পাদন নাকালের জন্য — চাকার পৃষ্ঠের প্রতিটি ঘষিয়া তুলিয়া ফেলিতে সক্ষম দানা ওয়ার্কপিসের সাথে সংক্ষিপ্ত যোগাযোগ করে। এই যোগাযোগের সময়, শস্য হয় একটি ছোট চিপ কাটে, উপাদানটি লাঙ্গল করে (প্লাস্টিকের বিকৃতি ঘটায়), বা পৃষ্ঠের উপর স্লাইড করে (ঘর্ষণ এবং তাপ সৃষ্টি করে)।

কাটা, লাঙল এবং স্লাইডিংয়ের অনুপাত একাধিক কারণের উপর নির্ভর করে: গ্রিট আকার, চাকার কঠোরতা, ওয়ার্কপিস উপাদানের কঠোরতা, কাটার গভীরতা এবং কাটিং ফ্লুইডের উপস্থিতি (কুল্যান্ট)। একটি ভালভাবে টিউন করা গ্রাইন্ডিং সেটআপ কাটিংকে সর্বাধিক করে এবং লাঙ্গল এবং স্লাইডিংকে কম করে, যা পৃষ্ঠের ফিনিসকে উন্নত করে এবং তাপ জমাট কমায়।

চাকা এবং ওয়ার্কপিস মিথস্ক্রিয়া

গ্রাইন্ডিং হুইল এবং ওয়ার্কপিস একে অপরের সাপেক্ষে নিয়ন্ত্রিত পদ্ধতিতে চলে। চাকাটি উচ্চ পেরিফেরাল গতিতে ঘোরে, যখন ওয়ার্কপিসটি একটি ফিক্সচারে (একটি চক, কেন্দ্রের মধ্যে বা একটি চৌম্বকীয় টেবিলে) রাখা হয় এবং একটি নিয়ন্ত্রিত হারে চাকায় খাওয়ানো হয়। এই ফিড রেট, কাটার গভীরতার সাথে মিলিত, উপাদান অপসারণের হার (MRR) এবং ফলে পৃষ্ঠের গুণমান নির্ধারণ করে।

সারফেস গ্রাইন্ডিং-এ, উদাহরণস্বরূপ, ওয়ার্কপিস (সাধারণত একটি ফ্ল্যাট ধাতব অংশ) একটি আবর্তিত টেবিলের উপর ঘূর্ণায়মান চাকার নীচে পিছনে সরানো হয়, চাকাটি ক্রমান্বয়ে নিচু করা হয় - প্রায়শই কেবলমাত্র প্রতি পাসে 0.005 থেকে 0.025 মিমি - যতক্ষণ না পছন্দসই মাত্রা অর্জন করা হয়। নলাকার গ্রাইন্ডিংয়ে, ওয়ার্কপিসটি তার নিজের অক্ষে ঘোরে যখন চাকা একই সাথে ওয়ার্কপিসের দৈর্ঘ্য বরাবর ঘোরে এবং অতিক্রম করে।

নাকাল চাকার স্ব-শার্পনিং সম্পত্তি

নাকাল চাকা আচরণ সবচেয়ে গুরুত্বপূর্ণ এবং অনন্য দিক এক স্ব-শার্পনিং . ঘষিয়া তুলিয়া ফেলিতে সক্ষম দানাগুলি ব্যবহারের সময় নিস্তেজ হয়ে যায়, তাদের উপর কাজ করে নাকাল শক্তি বৃদ্ধি পায়। অবশেষে, হয় দানা ফাটল (একটি নতুন তীক্ষ্ণ প্রান্ত উন্মোচিত করে) বা দানা ধরে থাকা বন্ধনটি ভেঙে যায়, নিস্তেজ দানা ছেড়ে দেয় এবং নীচে একটি তাজা ধারালো অংশ উন্মোচিত করে। এই কারণেই একটি গ্রাইন্ডিং চাকার "গ্রেড" (কঠোরতা) গুরুত্বপূর্ণ: একটি চাকা যেটি খুব শক্ত তা নিস্তেজ দানাগুলিকে খুব বেশিক্ষণ ধরে রাখবে (গ্লেজিং এবং তাপ তৈরির কারণ), যখন খুব নরম একটি চাকা অকালে দানা ফেলে দেবে (দ্রুত চাকা পরিধানের কারণ)।

সঠিক চাকা গ্রেড অবশ্যই ওয়ার্কপিস উপাদানের সাথে মিলিত হতে হবে। শক্ত করা টুল স্টিলের মতো শক্ত উপকরণগুলির জন্য একটি নরম গ্রেডের চাকা প্রয়োজন (তাই শস্যগুলি আরও সহজে ভেঙে যায়), অন্যদিকে অ্যালুমিনিয়ামের মতো নরম উপকরণগুলির জন্য একটি শক্ত গ্রেডের চাকা প্রয়োজন হতে পারে যাতে চাকাটি খুব দ্রুত পরতে না পারে।

কুল্যান্ট এবং তাপ ব্যবস্থাপনার ভূমিকা

ঘর্ষণ কারণে নাকাল উল্লেখযোগ্য তাপ উৎপন্ন করে। গ্রাইন্ডিং জোনে তাপমাত্রা মুহূর্তের মধ্যে পৌঁছাতে পারে 800°C থেকে 1,500°C চরম ক্ষেত্রে। সঠিক ঠাণ্ডা ছাড়া, এই তাপ ওয়ার্কপিসের তাপীয় ক্ষতির কারণ হয়: জ্বলন, মাইক্রোক্র্যাকিং, অবশিষ্ট চাপ, পৃষ্ঠের কঠোরতা পরিবর্তন এবং মাত্রিক ভুল। কাটিং ফ্লুইড (কুল্যান্ট) — সাধারণত জল-ভিত্তিক ইমালসন বা সিন্থেটিক তরল — তাপ শোষণ করতে, যোগাযোগের জায়গাটি লুব্রিকেট করতে এবং ঝাঁকড়া (সূক্ষ্ম ধাতু এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণা) ফ্লাশ করার জন্য গ্রাইন্ডিং জোনে প্রয়োগ করা হয়। সঠিক কুল্যান্ট প্রয়োগ চাকা নির্বাচন বা ফিড রেট হিসাবে নাকাল গুণমানের জন্য গুরুত্বপূর্ণ।

গ্রাইন্ডিং মেশিনের প্রধান প্রকার এবং তাদের অ্যাপ্লিকেশন

কোনো একক সার্বজনীন গ্রাইন্ডিং মেশিন নেই। নির্দিষ্ট ওয়ার্কপিস জ্যামিতি, উপকরণ এবং নির্ভুলতার প্রয়োজনীয়তার জন্য বিভিন্ন ধরণের ডিজাইন এবং অপ্টিমাইজ করা হয়েছে। এখানে সবচেয়ে সাধারণ ধরনের একটি বিশদ ভাঙ্গন আছে:

সারফেস গ্রাইন্ডিং মেশিন

সারফেস গ্রাইন্ডিং মেশিন ওয়ার্কপিসে সমতল পৃষ্ঠ তৈরি করে। সবচেয়ে সাধারণ কনফিগারেশনে একটি পেরিফেরাল গ্রাইন্ডিং হুইল এবং একটি পারস্পরিক ওয়ার্কটেবল সহ একটি অনুভূমিক টাকু ব্যবহার করা হয়। ওয়ার্কপিসটি সাধারণত একটি চৌম্বকীয় চাকের উপর রাখা হয়। সারফেস গ্রাইন্ডারগুলি টুল স্টিলের প্লেট, ছাঁচের ঘাঁটি, মেশিনের স্লাইড এবং একটি সমতল, মসৃণ রেফারেন্স পৃষ্ঠের প্রয়োজন এমন যেকোনো অংশ শেষ করতে ব্যাপকভাবে ব্যবহৃত হয়। এর সমতলতা সহনশীলতা 0.002 থেকে 0.005 মিমি নিয়মিতভাবে অর্জনযোগ্য।

নলাকার গ্রাইন্ডিং মেশিন

নলাকার গ্রাইন্ডারগুলি নলাকার ওয়ার্কপিসের বাহ্যিক বা অভ্যন্তরীণ পৃষ্ঠগুলি যেমন শ্যাফ্ট, পিন, হাতা এবং বোরগুলিকে পিষতে ব্যবহৃত হয়। বাহ্যিক নলাকার গ্রাইন্ডিংয়ে, ওয়ার্কপিসটি কেন্দ্রের মধ্যে বা চাকের মধ্যে ঘোরে এবং চাকাটি তার দৈর্ঘ্য বরাবর অতিক্রম করে। অভ্যন্তরীণ নলাকার গ্রাইন্ডিং (আইডি গ্রাইন্ডিং) অভ্যন্তরীণ পৃষ্ঠকে পিষানোর জন্য একটি বোরে ঢোকানো একটি ছোট চাকা ব্যবহার করে। বেয়ারিং সিট, হাইড্রোলিক সিলিন্ডার রড এবং নির্ভুল স্পিন্ডেল তৈরির জন্য নলাকার গ্রাইন্ডিং অপরিহার্য - যে উপাদানগুলির গোলাকার সহনশীলতা প্রয়োজন। 0.001 মিমি বা তার কম .

কেন্দ্রবিহীন গ্রাইন্ডিং মেশিন

কেন্দ্রবিহীন গ্রাইন্ডিংয়ে, ওয়ার্কপিসটি কেন্দ্রের মধ্যে বা চাকের মধ্যে রাখা হয় না। পরিবর্তে, এটি একটি ওয়ার্ক রেস্ট ব্লেডে সমর্থিত এবং একটি নিয়ন্ত্রক চাকা দ্বারা নিয়ন্ত্রিত, যখন নাকাল চাকা উপাদানগুলি সরিয়ে দেয়। এই সেটআপটি খুব উচ্চ উত্পাদন হারে বার, টিউব এবং পিনের মতো নলাকার অংশগুলির ক্রমাগত, স্বয়ংক্রিয়ভাবে নাকাল করার অনুমতি দেয়। কেন্দ্রবিহীন গ্রাইন্ডারগুলি ফাস্টেনার, হাইড্রোলিক উপাদান এবং স্বয়ংচালিত অংশগুলির উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়। একটি একক কেন্দ্রবিহীন পেষকদন্ত প্রক্রিয়া করতে পারে প্রতি ঘন্টায় শত শত অংশ সামঞ্জস্যপূর্ণ ব্যাস সহনশীলতা সহ।

টুল এবং কাটার নাকাল মেশিন

এই বিশেষ মেশিনগুলি কাটিং টুল যেমন এন্ড মিল, ড্রিল বিট, রিমার, ট্যাপ এবং মিলিং কাটারগুলিকে পিষে দেয়। তারা জটিল মাল্টি-অক্ষ সেটআপ বৈশিষ্ট্য এবং টুল রুম এবং নাকাল দোকান পাওয়া যায়. কাটিং সরঞ্জামগুলিকে পুনরায় তীক্ষ্ণ করার ক্ষমতা তাদের পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে — একটি সঠিকভাবে পুনরায় ধারালো করা শেষ মিল খরচের একটি ভগ্নাংশে একটি নতুনের কার্যকারিতার সাথে মেলে।

বেঞ্চ পেষকদন্ত

বেঞ্চ গ্রাইন্ডার হল একটি সাধারণ, কমপ্যাক্ট মেশিন যা একটি ওয়ার্কবেঞ্চে মাউন্ট করা হয়, একটি অনুভূমিক টাকুতে এক বা দুটি গ্রাইন্ডিং চাকা লাগানো থাকে। এটি রুক্ষ নাকাল, ডিবারিং, তীক্ষ্ণ হাত সরঞ্জাম এবং হালকা উপাদান অপসারণের জন্য ব্যবহৃত হয়। যদিও একটি নির্ভুল মেশিন নয়, এটি বিশ্বব্যাপী ওয়ার্কশপ, গ্যারেজ এবং রক্ষণাবেক্ষণ সুবিধাগুলিতে পাওয়া সবচেয়ে সাধারণ গ্রাইন্ডিং মেশিনগুলির মধ্যে একটি। স্ট্যান্ডার্ড বেঞ্চ গ্রাইন্ডার সাধারণত চালানো হয় 3,450 RPM এবং 6 থেকে 8 ইঞ্চি চাকা ব্যাস ব্যবহার করুন।

কngle Grinder (Handheld)

অ্যাঙ্গেল গ্রাইন্ডার হল একটি হ্যান্ডহেল্ড পাওয়ার টুল যা ধাতু, পাথর এবং অন্যান্য উপকরণ কাটা, নাকাল এবং পালিশ করার জন্য ব্যবহৃত হয়। এটি নির্মাণ, বানোয়াট এবং ধাতব কাজে সবচেয়ে বহুমুখী এবং বহুল ব্যবহৃত পাওয়ার টুলগুলির মধ্যে একটি। অ্যাঙ্গেল গ্রাইন্ডারগুলি ডিস্ক-টাইপ ঘষিয়া তুলিয়া ফেলিতে সক্ষম চাকা, কাটিং ডিস্ক, ফ্ল্যাপ ডিস্ক বা তারের ব্রাশ ব্যবহার করে এবং সাধারণত এর মধ্যে গতিতে কাজ করে। 6,000 এবং 12,000 RPM . সাধারণ ডিস্ক ব্যাস হল 4.5 ইঞ্চি (115 মিমি), 5 ইঞ্চি (125 মিমি), এবং 9 ইঞ্চি (230 মিমি)।

একটি গ্রাইন্ডিং মেশিনের মূল উপাদান

একটি গ্রাইন্ডিং মেশিনের প্রধান উপাদানগুলি বোঝা কীভাবে মেশিনটি নির্ভুলতা এবং নিয়ন্ত্রণ অর্জন করে তা রহস্যময় করতে সহায়তা করে। যদিও কনফিগারেশন মেশিনের ধরন অনুসারে পরিবর্তিত হয়, বেশিরভাগ গ্রাইন্ডিং মেশিন নিম্নলিখিত মূল উপাদানগুলি ভাগ করে:

• বেস (বিছানা): ভারী ঢালাই লোহা বা গড়া ইস্পাত ফাউন্ডেশন যা অন্যান্য সমস্ত উপাদানকে সমর্থন করে। এর অনমনীয়তা এবং কম্পন-স্যাঁতসেঁতে বৈশিষ্ট্যগুলি সরাসরি পৃষ্ঠের ফিনিস গুণমানকে প্রভাবিত করে। একটি অনমনীয় ভিত্তি কাটিং বাহিনীর অধীনে বিচ্যুতি কমিয়ে দেয়।
• নাকাল চাকা: প্রাথমিক কাটিং টুল, একটি ম্যাট্রিক্সে বাঁধা ঘষিয়া তুলিয়া ফেলিতে সক্ষম দানা দিয়ে তৈরি। চাকার স্পেসিফিকেশনগুলির মধ্যে রয়েছে ঘষিয়া তুলিয়া ফেলিতে সক্ষম টাইপ, গ্রিট সাইজ, গ্রেড, স্ট্রাকচার এবং বন্ড টাইপ — সমস্ত একটি প্রমিত মার্কিং সিস্টেমে এনকোড করা (যেমন, একটি ভিট্রিফাইড অ্যালুমিনিয়াম অক্সাইড চাকার জন্য A60-K5-V)।
• হুইল গার্ড: ক protective enclosure around the grinding wheel that contains fragments in the event of wheel breakage. This is a critical safety component and is required by OSHA and other safety standards.
• টাকু: ঘূর্ণায়মান খাদ যা নাকাল চাকা চালিত করে। স্পিন্ডেল বিয়ারিংগুলি অবশ্যই উচ্চ মানের হতে হবে যাতে রানআউট কম হয়, যা সরাসরি পৃষ্ঠের ফিনিসকে হ্রাস করবে। সিএনসি গ্রাইন্ডিং মেশিনে উচ্চ-গতির স্পিন্ডলগুলি প্রায়শই অন্তর্নির্মিত (অখণ্ড) মোটর দ্বারা চালিত হয়।
• কাজের টেবিল: পৃষ্ঠ বা ফিক্সচার যা ওয়ার্কপিসকে ধরে রাখে এবং ফিড করে। পৃষ্ঠ grinders মধ্যে, টেবিল অনুভূমিকভাবে reciprocates. নলাকার গ্রাইন্ডারে, টেবিলটি অনুদৈর্ঘ্যভাবে অতিক্রম করা যেতে পারে। CNC গ্রাইন্ডিং মেশিনে, টেবিল আন্দোলন CNC কন্ট্রোলারের মাধ্যমে সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়।
• ওয়ার্কহোল্ডিং ডিভাইস: চৌম্বকীয় চক, ভিস, কেন্দ্র, চক বা ফিক্সচার যা গ্রাইন্ডিংয়ের সময় ওয়ার্কপিসটিকে নিরাপদে ধরে রাখে। ওয়ার্কহোল্ডিংয়ের পছন্দ ওয়ার্কপিস জ্যামিতি এবং উপাদানের উপর নির্ভর করে।
• চাকা ড্রেসিং সিস্টেম: ক device (diamond dresser, rotary dresser, or dressing roll) used to true and dress the grinding wheel — restoring its shape, correcting imbalance, and exposing fresh abrasive grains. Regular dressing is essential for maintaining grinding accuracy and preventing workpiece burn.
• কুল্যান্ট সিস্টেম: ট্যাঙ্ক, পাম্প, ফিল্টার এবং অগ্রভাগ যা গ্রাইন্ডিং জোনে কুল্যান্ট সরবরাহ করে। আধুনিক CNC গ্রাইন্ডিং মেশিনগুলি উচ্চ-চাপের কুল্যান্ট সিস্টেম ব্যবহার করে যা তরল সরবরাহ করে 10 থেকে 70 বার দ্রুত ঘূর্ণায়মান চাকার চারপাশে বাতাসের সীমানা স্তর ভেদ করতে এবং প্রকৃত নাকাল যোগাযোগ অঞ্চলে পৌঁছাতে।
• সিএনসি কন্ট্রোলার (সিএনসি গ্রাইন্ডিং মেশিনে): কম্পিউটার সংখ্যাসূচক নিয়ন্ত্রণ ইউনিট যা সমস্ত অক্ষের গতিবিধি, স্পিন্ডেল গতি, ফিড রেট, ড্রেসিং চক্র এবং ইন-প্রসেস গেজিং পরিচালনা করে। আধুনিক CNC গ্রাইন্ডিং মেশিন শত শত পার্ট প্রোগ্রাম সঞ্চয় করতে পারে এবং ফ্যাক্টরি অটোমেশন সিস্টেমের সাথে একীভূত করতে পারে।

নাকাল চাকা বিশেষ উল্লেখ ব্যাখ্যা করা হয়েছে

নাকাল চাকা যে কোনো নাকাল মেশিনের হৃদয়. ভুল চাকা নির্বাচন করা খারাপ ফলাফলের সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি - জ্বলন্ত, বকবক, দ্রুত চাকা পরিধান, বা দুর্বল পৃষ্ঠ ফিনিস। গ্রাইন্ডিং চাকা একটি প্রমিত সিস্টেম দ্বারা নির্দিষ্ট করা হয় যা পাঁচটি মূল বৈশিষ্ট্য এনকোড করে:

1. কbrasive Type: "A" = অ্যালুমিনিয়াম অক্সাইড (ইস্পাত এবং লৌহঘটিত ধাতুগুলির জন্য), "C" = সিলিকন কার্বাইড (ঢালাই লোহা, নন-লৌহঘটিত, সিরামিকের জন্য), "B" = CBN (ঘন বোরন নাইট্রাইড, শক্ত ইস্পাতের জন্য), "D" = ডায়মন্ড (কার্বাইড এবং সিরামিকের জন্য)।
2. গ্রিট সাইজ: ক number indicating abrasive grain size. Coarse grits (8–24) remove material quickly but leave a rough finish. Medium grits (30–60) are general-purpose. Fine grits (70–220) produce smooth surfaces. Very fine grits (240 ) are used for superfinishing.
3. গ্রেড (কঠোরতা): ক letter from A (very soft) to Z (very hard) indicating the strength of the bond holding the grains. Softer grades are used for hard workpieces; harder grades for soft workpieces.
4. গঠন: ক number (1–15 ) indicating the spacing between abrasive grains. Dense structures (low numbers) cut fine finishes. Open structures (high numbers) allow chip clearance and are better for soft or gummy materials.
5. বন্ডের ধরন: "V" = Vitriified (সবচেয়ে সাধারণ, অনমনীয়, নির্ভুলতা নাকালের জন্য ব্যবহৃত), "R" = রাবার (নমনীয়, চাকা নিয়ন্ত্রণ এবং পলিশ করার জন্য ব্যবহৃত), "B" = Resinoid (উচ্চ গতির গ্রাইন্ডিং এবং রুক্ষ অপারেশনের জন্য), "E" = Shellac (সূক্ষ্ম সমাপ্তির জন্য)।

কs a practical example, a wheel marked ক46-L5-V একটি অ্যালুমিনিয়াম অক্সাইড চাকা, 46 গ্রিট (মাঝারি), এল গ্রেড (মাঝারি-হার্ড), কাঠামো 5 (মাঝারি ঘন), ভিট্রিফাইড বন্ড - পৃষ্ঠ গ্রাইন্ডিং স্টিলের জন্য একটি সাধারণ সাধারণ-উদ্দেশ্য চাকা।

নাকাল প্রক্রিয়া: ধাপে ধাপে

একটি গ্রাইন্ডিং অপারেশনের ক্রম বোঝা — শুধু মেশিন নিজেই নয় — সামঞ্জস্যপূর্ণ, উচ্চ-মানের ফলাফল অর্জনের জন্য অপরিহার্য। নির্ভুল পৃষ্ঠ নাকাল জন্য এখানে একটি সাধারণ ক্রম আছে:

1. ওয়ার্কপিস প্রস্তুতি: ওয়ার্কপিস পৃষ্ঠটি পরিষ্কার করুন এবং মাত্রিক ভাতার জন্য এটি পরীক্ষা করুন (নাকালের জন্য অবশিষ্ট উপাদানের পরিমাণ, সাধারণত 0.1 থেকে 0.5 মিমি)। নাকাল আগে Burrs এবং বড় অনিয়ম অপসারণ করা উচিত।
2. চাকা নির্বাচন এবং মাউন্টিং: প্রয়োজনীয় উপাদান এবং সমাপ্তির জন্য উপযুক্ত চাকার ধরন, গ্রিট এবং গ্রেড চয়ন করুন। প্রস্তুতকারকের ফ্ল্যাঞ্জিং এবং টর্ক স্পেসিফিকেশন অনুসরণ করে, টাকুতে চাকা মাউন্ট করুন। চাকার চিহ্নিত সর্বোচ্চ অপারেটিং গতি কখনই অতিক্রম করবেন না।
3. চাকা ব্যালেন্সিং: কম্পন কমাতে স্থির বা গতিশীলভাবে মাউন্ট করা চাকার ভারসাম্য বজায় রাখুন, যা অন্যথায় ওয়ার্কপিস পৃষ্ঠে বকবক চিহ্ন সৃষ্টি করবে।
4. চাকা ড্রেসিং: চাকার মুখ সমতল, বৃত্তাকার এবং খোলা, তীক্ষ্ণ ঘষিয়া তুলিয়া ফেলিতে সক্ষম দানা আছে তা নিশ্চিত করার জন্য একটি ডায়মন্ড ড্রেসার বা ঘূর্ণমান ড্রেসিং টুল দিয়ে চাকাটিকে ড্রেস করুন।
5. ওয়ার্কপিস সেটআপ: ম্যাগনেটিক চক বা ফিক্সচারের উপর ওয়ার্কপিস মাউন্ট করুন। চৌম্বকীয় চকগুলির জন্য, নিশ্চিত করুন যে ওয়ার্কপিসটি চুম্বকীয় বা সঠিকভাবে চৌম্বকীয় ক্ষেত্রের সাপেক্ষে সর্বাধিক ধারণ শক্তির জন্য ভিত্তিক।
6. প্যারামিটার সেট করা: টেবিল ফিড রেট সেট করুন (সাধারণত সারফেস গ্রাইন্ডিংয়ের জন্য 5-25 মি/মিনিট), ক্রসফিড (প্রতি টেবিল পাসে 0.5-3 মিমি), এবং ডাউনফিড (কাটের গভীরতা, ফিনিশিংয়ের জন্য 0.005-0.025 মিমি প্রতি পাস, রুক্ষ করার জন্য 0.1 মিমি পর্যন্ত)।
7. রুক্ষ নাকাল: ভারী ফিড এবং কাটা গভীরতা সঙ্গে বাল্ক উপাদান সরান. ফিনিশিং পাসের জন্য 0.02-0.05 মিমি ছেড়ে দিন।
8. নাকাল শেষ: কাটার গভীরতা উল্লেখযোগ্যভাবে কমিয়ে দিন, কুল্যান্টের প্রবাহ বাড়ান এবং স্পার্ক বন্ধ না হওয়া পর্যন্ত বেশ কয়েকটি "স্পার্ক-আউট" পাস করুন (কোন ডাউনফিড ছাড়াই টেবিল পাস)। এটি নিশ্চিত করে যে চাকাটি সম্পূর্ণরূপে স্থিতিস্থাপক বিচ্যুতি থেকে পুনরুদ্ধার করেছে এবং পৃষ্ঠটি পছন্দসই মাত্রায় রয়েছে।
9. পরিমাপ এবং পরিদর্শন: ওয়ার্কপিসটি সরান এবং একটি মাইক্রোমিটার, উচ্চতা গেজ বা CMM দিয়ে মাত্রা পরিমাপ করুন। প্রয়োজনে একটি প্রোফাইলমিটার দিয়ে পৃষ্ঠের রুক্ষতা পরীক্ষা করুন।

নাকাল মধ্যে সারফেস ফিনিশ পরামিতি

অন্যান্য মেশিনিং প্রক্রিয়ার তুলনায় গ্রাইন্ডিং বেছে নেওয়ার প্রাথমিক কারণগুলির মধ্যে একটি হল ব্যতিক্রমী পৃষ্ঠের ফিনিস যা এটি তৈরি করতে পারে। সারফেস ফিনিস রা (পাটিগণিত গড় রুক্ষতা), Rz (মানে রুক্ষতা গভীরতা), এবং Rmax (সর্বোচ্চ রুক্ষতা উচ্চতা) এর মতো পরামিতি দ্বারা পরিমাপ করা হয়। এখানে নাকাল বাস্তবিকভাবে কি অর্জন করতে পারে:

• রুক্ষ নাকাল: Ra 3.2–6.3 µm (মিলিংয়ের সাথে তুলনীয়)
• সাধারণ নির্ভুলতা নাকাল: Ra 0.8–1.6 µm
• সূক্ষ্ম নাকাল: Ra 0.2–0.4 µm
• সুপারফিনিশিং (নাকালের পর হোনিং/ল্যাপিং): Ra 0.025–0.1 µm

রেফারেন্সের জন্য, একটি আদর্শ বাঁকানো খাদ পৃষ্ঠের Ra 1.6–3.2 µm আছে। একটি ভারবহন রেস স্থল থেকে Ra 0.2 µm এটি অনেক বেশি মসৃণ — ফিনিশের এই স্তরটি ঘূর্ণায়মান উপাদান বিয়ারিং, নির্ভুল স্পিন্ডল এবং হাইড্রোলিক সিলিং পৃষ্ঠতলের জন্য গুরুত্বপূর্ণ। সূক্ষ্ম গ্রিট এবং ফিনিশিং পাস যত হালকা হবে, Ra মান তত কম অর্জন করা যাবে।

কdvantages and Limitations of Grinding Machines

কdvantages

• ব্যতিক্রমী নির্ভুলতা: নিয়মিতভাবে নাকাল ±0.001 মিমি বা আরও ভাল সহনশীলতা অর্জন করে, যা বেশিরভাগ অন্যান্য মেশিনিং প্রক্রিয়া ধারাবাহিকভাবে উত্পাদন করতে পারে তার চেয়ে অনেক বেশি।
• কbility to machine hard materials: শক্ত ইস্পাত (60 HRC), কার্বাইড, সিরামিক এবং গ্লাস কার্যকরভাবে গ্রাউন্ড করা যেতে পারে। অধিকাংশ কাটিং টুল এই উপকরণ মেশিন করতে পারে না.
• উচ্চতর পৃষ্ঠ ফিনিস: গ্রাইন্ডিং যেকোন প্রচলিত যন্ত্র প্রক্রিয়ার মসৃণ পৃষ্ঠ তৈরি করে, যা মিলনের উপাদানগুলিতে ঘর্ষণ, পরিধান এবং শব্দ কমায়।
• বহুমুখিতা: সঠিক চাকা এবং সেটআপের সাহায্যে, গ্রাইন্ডিং মেশিন সমতল, নলাকার, শঙ্কুযুক্ত, থ্রেডেড এবং জটিল প্রোফাইল পৃষ্ঠ তৈরি করতে পারে।
• উচ্চ উৎপাদন হার (কেন্দ্রবিহীন গ্রাইন্ডিং): কেন্দ্রবিহীন গ্রাইন্ডিং সুসংগত নির্ভুলতার সাথে প্রতি ঘন্টায় শত শত অংশ পিষতে পারে, এটি উচ্চ-ভলিউম উত্পাদনের জন্য আদর্শ করে তোলে।

সীমাবদ্ধতা

• ধীরগতির উপাদান অপসারণের হার: মিলিং বা বাঁক তুলনায়, নাকাল ধীরে ধীরে উপাদান অপসারণ. এটি বড় উপাদান অপসারণের জন্য একটি প্রাথমিক রুক্ষ প্রক্রিয়া হিসাবে উপযুক্ত নয়।
• তাপ উত্পাদন: ওয়ার্কপিসের তাপীয় ক্ষতির ঝুঁকি (জ্বলানো, নরম হওয়া, অবশিষ্ট স্ট্রেস) যত্নশীল প্রক্রিয়া নিয়ন্ত্রণ এবং পর্যাপ্ত কুল্যান্টের প্রয়োজন।
• চাকা পরিধান এবং ড্রেসিং: নাকাল চাকার সঠিকতা বজায় রাখার জন্য পর্যায়ক্রমিক ড্রেসিং প্রয়োজন, যা চক্রের সময় এবং চাকার খরচ যোগ করে।
• নিরাপত্তা উদ্বেগ: উচ্চ গতিতে চাকা ভাঙা নাকাল একটি গুরুতর নিরাপত্তা বিপদ. সঠিক চাকা পরিদর্শন, পাহারা এবং গতি সম্মতি বাধ্যতামূলক।
• খরচ: যথার্থ গ্রাইন্ডিং মেশিন, বিশেষ করে CNC নলাকার এবং পৃষ্ঠ গ্রাইন্ডার, ব্যয়বহুল। মেশিনের খরচ, টুলিং (সিবিএন এবং ডায়মন্ড হুইলস), এবং কুল্যান্ট ব্যবস্থাপনা অপারেশনাল খরচ যোগ করে।

CNC গ্রাইন্ডিং মেশিন: আধুনিক স্ট্যান্ডার্ড

ম্যানুয়াল থেকে CNC (কম্পিউটার নিউমেরিক্যাল কন্ট্রোল) গ্রাইন্ডিং মেশিনে স্থানান্তর গত তিন দশক ধরে নির্ভুল উত্পাদনকে রূপান্তরিত করেছে। একটি আধুনিক CNC নলাকার পেষকদন্ত, উদাহরণস্বরূপ, এর সাথে কাজ করতে পারে 5 থেকে 7 একযোগে CNC অক্ষ , স্বয়ংক্রিয়ভাবে চাকা সাজান, ইন-প্রসেস গেজিং সঞ্চালন করুন (নাকাল করার সময় ওয়ার্কপিসের মাত্রা পরিমাপ করুন), এবং রিয়েল টাইমে চাকা পরিধানের জন্য ক্ষতিপূরণ দিন — সবই অপারেটরের হস্তক্ষেপ ছাড়াই।

ম্যানুয়াল মেশিনের তুলনায় সিএনসি গ্রাইন্ডিং মেশিনের মূল সুবিধাগুলির মধ্যে রয়েছে:

• পুনরাবৃত্তিযোগ্যতা: সিএনসি মেশিনগুলি অপারেটর সামঞ্জস্য ছাড়াই চলমান উত্পাদনে হাজার হাজার অংশ জুড়ে একই সহনশীলতা ধরে রাখতে পারে।
• জটিল প্রোফাইল: CNC গ্রাইন্ডিং জটিল অ-বৃত্তাকার ক্রস-সেকশন (ক্যামশ্যাফ্ট, ক্র্যাঙ্কশ্যাফ্ট), থ্রেড গ্রাইন্ডিং এবং গিয়ার গ্রাইন্ডিং তৈরি করতে পারে যা ম্যানুয়ালি অসম্ভব বা অবাস্তব হবে।
• কutomation integration: CNC grinding machines can be integrated with robotic part loading and unloading, making lights-out (unmanned) production possible.
• ডেটা সংগ্রহ: আধুনিক CNC গ্রাইন্ডারগুলি হল ইন্ডাস্ট্রি 4.0-প্রস্তুত, প্রক্রিয়া ডেটা সংগ্রহ করে (ফোর্স, তাপমাত্রা, চাকার অবস্থা) এবং ম্যানুফ্যাকচারিং এক্সিকিউশন সিস্টেম (MES) এর সাথে সংযোগ স্থাপন করে।

CNC গ্রাইন্ডিং মেশিনের প্রধান নির্মাতাদের মধ্যে রয়েছে STUDER (সুইজারল্যান্ড), JUNKER (জার্মানি), ওকুমা (জাপান), ANCA (অস্ট্রেলিয়া), এবং ইউনাইটেড গ্রাইন্ডিং গ্রুপ। এই নির্মাতাদের থেকে উচ্চ-শেষের CNC নলাকার গ্রাইন্ডারের যে কোনও জায়গা থেকে খরচ হতে পারে USD 150,000 থেকে USD 1,000,000 এর বেশি আকার, ক্ষমতা এবং অটোমেশন স্তরের উপর নির্ভর করে।

নাকাল মেশিন অপারেটিং জন্য নিরাপত্তা অনুশীলন

নাকাল মেশিন শক্তিশালী এবং দ্রুত ঘষিয়া তুলিয়া ফেলিতে সক্ষম চাকা ঘোরানো জড়িত যে, যদি অপব্যবহার করা হয়, গুরুতর আঘাত হতে পারে. ইউএস অকুপেশনাল সেফটি অ্যান্ড হেলথ অ্যাডমিনিস্ট্রেশন (OSHA) স্ট্যান্ডার্ড 29 CFR 1910.215 বিশেষভাবে ঘষিয়া তুলিয়া ফেলিতে সক্ষম চাকা যন্ত্রপাতি নিরাপত্তা নিয়ন্ত্রণ করে। মূল নিরাপত্তা অনুশীলন অন্তর্ভুক্ত:

• মাউন্ট করার আগে রিং পরীক্ষা: মাউন্ট করার আগে একটি অ ধাতব বস্তু দিয়ে একটি নাকাল চাকা আলতো চাপুন। একটি পরিষ্কার রিং শব্দ নির্দেশ করে চাকাটি শব্দ; একটি নিস্তেজ শব্দ ফাটল প্রস্তাব. কখনও ফাটা চাকা ব্যবহার করবেন না।
• কখনই সর্বোচ্চ RPM অতিক্রম করবেন না: প্রতিটি নাকাল চাকা তার সর্বোচ্চ অপারেটিং গতি দ্বারা চিহ্নিত করা হয়. এটি অতিক্রম করলে বিপর্যয়কর চাকা বিচ্ছিন্ন হতে পারে। চাকা মাউন্ট করার আগে সর্বদা স্পিন্ডেলের গতি যাচাই করুন।
• কlways use wheel guards: গার্ড সঠিকভাবে ইনস্টল এবং সমন্বয় করা আবশ্যক. OSHA স্ট্যান্ডার্ডের জন্য চাকার পরিধির অন্তত 270 ডিগ্রী ঘেরা গার্ডের প্রয়োজন।
• ব্যক্তিগত সুরক্ষামূলক সরঞ্জাম (পিপিই): নিরাপত্তা চশমা বা একটি মুখের ঢাল, শ্রবণ সুরক্ষা (নাকাল শব্দ প্রায়ই 85 ডিবি ছাড়িয়ে যায়), এবং উপযুক্ত গ্লাভস (চাকা পরিচালনার জন্য, ঘূর্ণায়মান অংশগুলিতে অপারেশনের সময় নয়)।
• কুল্যান্ট ব্যবস্থাপনা: ব্যাকটেরিয়া বৃদ্ধি রোধ করতে কুল্যান্ট সিস্টেম পরিষ্কার রাখুন। কুয়াশা নিষ্কাশনের প্রয়োজন হতে পারে কুল্যান্ট অ্যারোসলের শ্বাস-প্রশ্বাস রোধ করার জন্য, যাতে সূক্ষ্ম ধাতব কণা থাকে।
• সঠিক চাকা স্টোরেজ: প্যাডেড র্যাকে শুকনো, তাপমাত্রা-স্থিতিশীল পরিবেশে গ্রাইন্ডিং চাকা সংরক্ষণ করুন। ভিট্রিফাইড চাকাগুলি ভঙ্গুর এবং এটিকে ফেলে দেওয়া বা তাপীয় শকের শিকার হওয়া উচিত নয়।

গ্রাইন্ডিং বনাম অন্যান্য মেশিনিং প্রসেস: কখন গ্রাইন্ডিং বেছে নেবেন

নাকাল সবসময় সঠিক পছন্দ নয়। কখন গ্রাইন্ড করতে হবে এবং কখন অন্যান্য প্রক্রিয়াগুলি ব্যবহার করতে হবে তা জানা ভাল উত্পাদন প্রক্রিয়া পরিকল্পনার অংশ।

যখন ওয়ার্কপিস শক্ত হয় (HRC 50 ), যখন পৃষ্ঠের ফিনিস প্রয়োজনীয়তা Ra 0.8 µm বা তার চেয়ে ভাল হয়, যখন মাত্রিক সহনশীলতা ±0.01 mm এর চেয়ে বেশি হয়, বা যখন উপাদান (কারবাইড, সিরামিক) প্রচলিত কাটিয়া সরঞ্জাম দ্বারা মেশিন করা যায় না। শিথিল সহনশীলতা সহ নরম উপকরণগুলির জন্য, বাঁক বা মিলিং আরও ব্যয়-কার্যকর।

নাকাল মেশিন শিল্প অ্যাপ্লিকেশন

গ্রাইন্ডিং মেশিনগুলি কার্যত প্রতিটি উচ্চ-প্রযুক্তি শিল্প জুড়ে নির্ভুল উপাদানগুলির উত্পাদনে গভীরভাবে এমবেড করা হয়। এখানে পিষানো সবচেয়ে গুরুত্বপূর্ণ কোথায় তা দেখুন:

• কutomotive industry: ক্যামশ্যাফ্ট, ক্র্যাঙ্কশ্যাফ্ট, ট্রান্সমিশন শ্যাফ্ট, পিস্টন পিন, ব্রেক ডিস্ক এবং ভালভের আসনগুলি সবই গ্রাউন্ড টু টাইট টলারেন্স। একটি একক আধুনিক গাড়িতে শত শত গ্রাউন্ড মেটাল উপাদান থাকে।
• কerospace: টারবাইন ব্লেড রুট ফর্ম, ল্যান্ডিং গিয়ার উপাদান, বিমান ইঞ্জিন শ্যাফ্ট, এবং কাঠামোগত বন্ধনী প্রায়ই ক্লান্তি প্রতিরোধ এবং নিরাপত্তা শংসাপত্রের জন্য প্রয়োজনীয় ঘনিষ্ঠ সহনশীলতা এবং মসৃণ পৃষ্ঠের সমন্বয় অর্জনের জন্য গ্রাইন্ডিংয়ের প্রয়োজন হয়।
• ভারবহন উত্পাদন: ঘূর্ণায়মান উপাদান বিয়ারিংগুলি - শিল্পের সবচেয়ে নির্ভুল-নিবিড় ভর-উত্পাদিত উপাদান - তাদের অভ্যন্তরীণ ঘোড়দৌড়, বাইরের ঘোড়দৌড় এবং ঘূর্ণায়মান উপাদানগুলির জন্য প্রায় সম্পূর্ণরূপে নাকালের উপর নির্ভর করে। বিয়ারিং রেসের গোলাকারতা এবং পৃষ্ঠের ফিনিস অবশ্যই সাব-মাইক্রোন স্তরে ধরে রাখতে হবে।
• মেডিকেল ডিভাইস: অর্থোপেডিক ইমপ্লান্ট (নিতম্ব এবং হাঁটু প্রতিস্থাপন), অস্ত্রোপচারের যন্ত্রপাতি, এবং দাঁতের সরঞ্জামগুলি জৈব সামঞ্জস্যপূর্ণ পৃষ্ঠের সমাপ্তি এবং সুনির্দিষ্ট মাত্রা অর্জনের জন্য স্থল।
• ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর উত্পাদন: সিলিকন ওয়েফার ব্যাকগ্রাইন্ডিং (ওয়েফারগুলিকে ~750 µm থেকে 50-150 µm পর্যন্ত পাতলা করা) এবং ইলেকট্রনিক কম্পোনেন্ট সাবস্ট্রেটগুলির নির্ভুলতা গ্রাইন্ডিং হল সেমিকন্ডাক্টর উত্পাদনের জন্য গুরুত্বপূর্ণ বিশেষ গ্রাইন্ডিং অ্যাপ্লিকেশন।
• টুল এবং ডাই মেকিং: ঘুষি, ডাই, মোল্ড এবং কাটার সরঞ্জামগুলি আকৃতির জন্য মাটি এবং পিষে তীক্ষ্ণ করা হয়। টুল রুম পেষকদন্ত যে কোনো নির্ভুল টুল শপ সবচেয়ে গুরুত্বপূর্ণ মেশিন এক.
